Boîtier Thermaltake View 71 TG Snow Edition, une déclinaison de couleur intéressante
Il y a un an sortait le premier boîtier Thermaltake View 71 TG, depuis ce boîtier fut la victime de nombreux utilisateurs et même de certains moddeurs. Avec un design disposant de quatre vitres en verre trempé de 5 mm et les vitres latérales montées sur charnières ce boîtier est assurément visuellement attractif surtout avec ses ventilateurs RGB, ou non, puisque tous les modèles ne sont pas vendus avec des modèles RGB en bundle. En effet notre version du boîtier Thermaltake View 71 TG Snow Edition est livré avec deux ventilateurs Thermaltake Riing 14 rétroéclairés en blanc uniquement, pour s’accorder avec la couleur du boîtier.
Offrant des possibilités intéressantes au niveau du refroidissement, un montage de la carte graphique à la verticale à l’aide du riser malheureusement non fourni ce boîtier ne dispose de cache alimentation. Parce que oui, Thermaltake conçoit également de belles alimentations RGB et n’a certainement pas envie de les cacher !
CARACTÉRISTIQUES TECHNIQUES
Commençons par analyser ce boîtier avec quelques caractéristiques techniques :
| Général | |
| Nom | Thermaltake View 71 TG Snow Edition |
| Format | Full Tower |
| Matériaux | SPCC |
| Poids | 18.9 kg |
| Dimensions (L x P x H) | 592 x 274 x 577 mm |
| Compatibilités et emplacements disponibles | |
| Format carte mère | E-ATX / ATX / Micro-ATX / Mini-ITX |
| Dimensions max alimentation | 220 mm (sans ventilateurs) |
| Longueur max GPU | 310 mm avec rack / 410 mm sans rack |
| Hauteur max ventirad | 190 mm |
| Slots d’extension et baies | |
| Slots d’extension | 8+2 |
| 3.5″ | 2 |
| 2.5″ | 4 dont 2 via 3.5″ |
| Ventilation | |
| Façade | 3 x 120 mm , 2 x 140 mm |
| Dessus | 3 x 120 mm , 3 x 140 mm |
| Arrière | 1 x 120 mm, 1 x 140 mm |
| Dessous | 2 x 120 mm |
| Radiateur | |
| Façade | 1 x 360 mm, 1 x 420 mm |
| Dessus | 1 x 360 mm, 1 x 420 mm |
| Arrière | 1 x 120 mm, 1 x 140 mm |
| Droite | 1 x 360 mm, 1 x 420 mm |
| Dessous | 1 x 240 mm |
PACKAGING

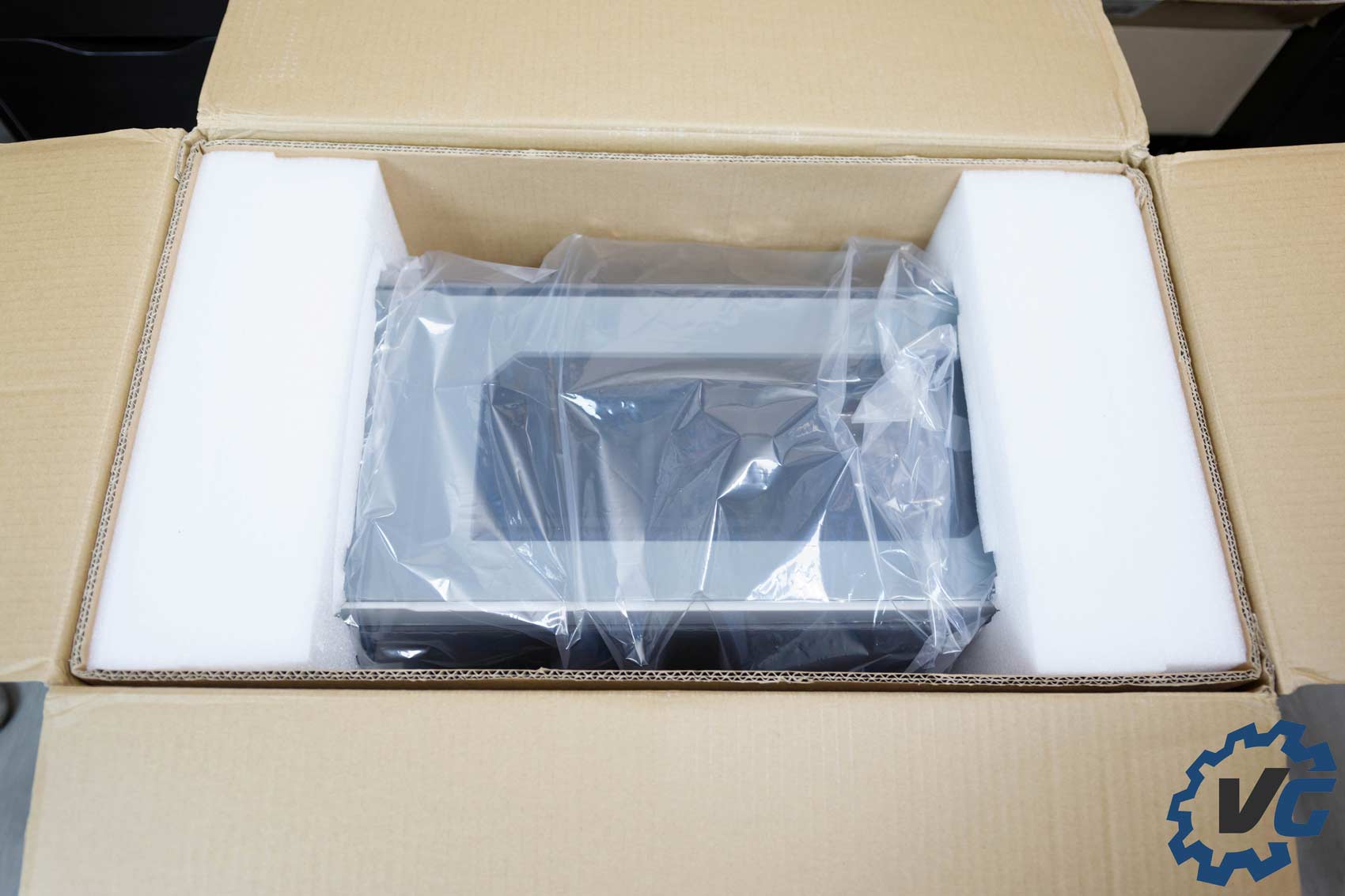

Le carton, plutôt imposant et lourd avec ses 26 kg sur la balance, présente une photo globale du boîtier sur une face et une photo du boîtier vu de face avec ses portes latérales ouvertes sur l’autre côté. Évidemment nous retrouvons à chaque fois la référence du boîtier, une mention pour les quatre vitres en verre trempée de 5 mm et enfin le label Tt LCS Certified (Tt Liquid Cooling Supported). C’est sur les côtés du carton que nous allons trouver toutes les caractéristiques techniques de ce boîtier Thermaltake View 71 TG Snow Edition.
Quant au bundle, relativement léger, nous allons trouver dans une petite boîte blanche se prenant pour un disque dur puisqu’il est placé dans un rack HDD 3,5″, un lot de Cable Ties, toute la visserie nécessaire et deux rallonges pour ventilateurs 4 pins. Bien sûr nous retrouverons également le manuel d’utilisation qui lui s’est caché au fond du carton.
EXTÉRIEUR

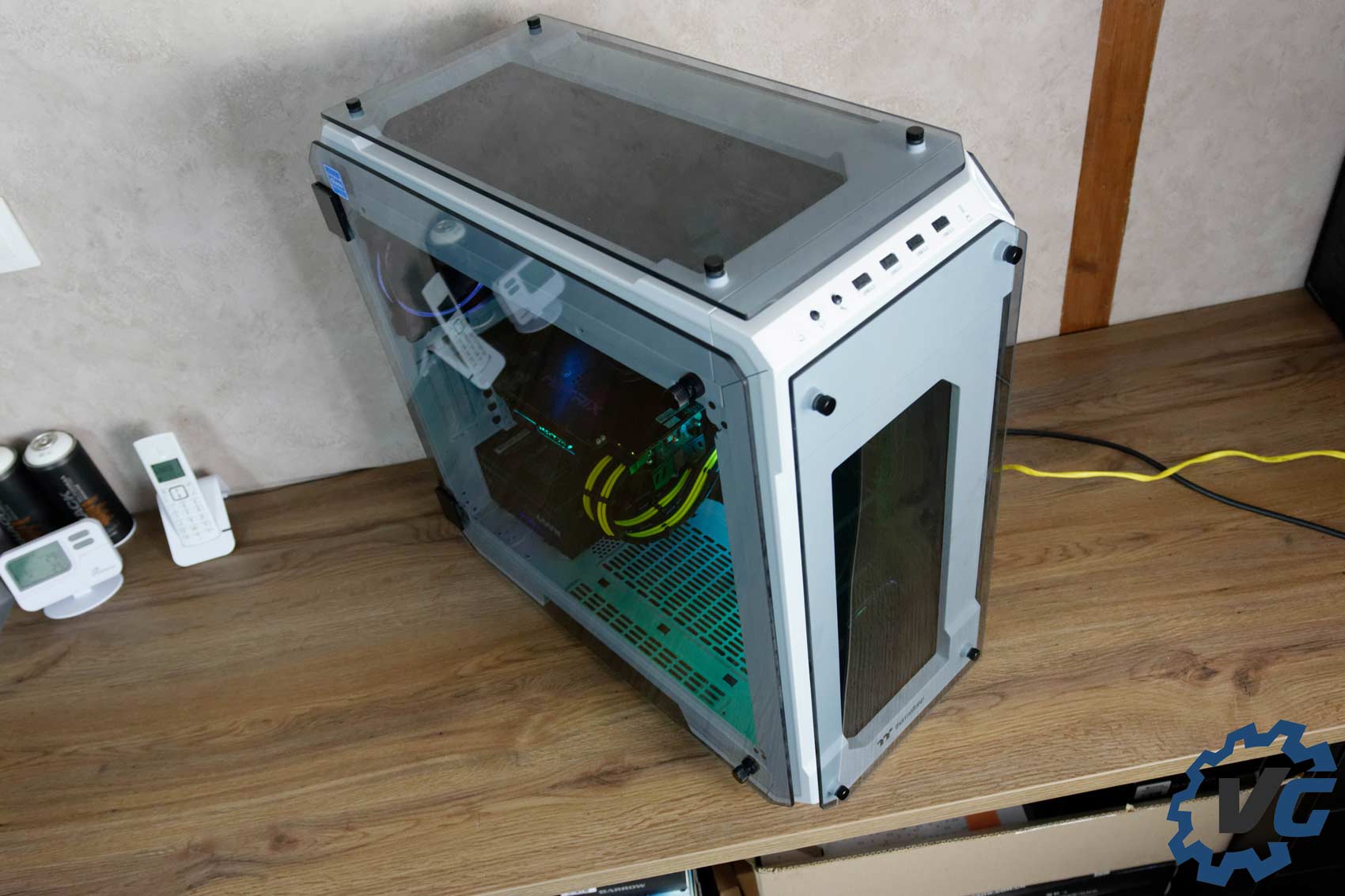

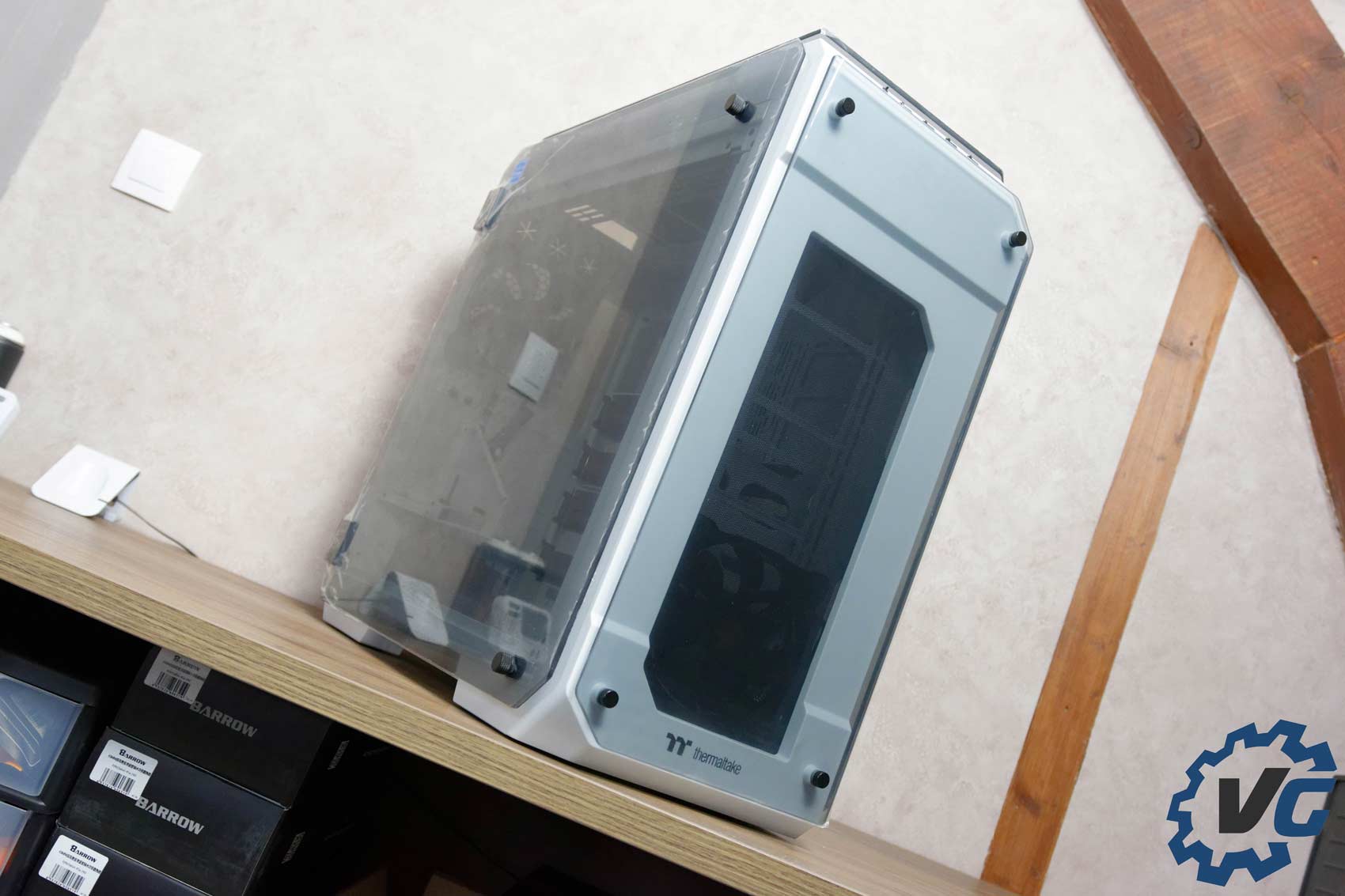

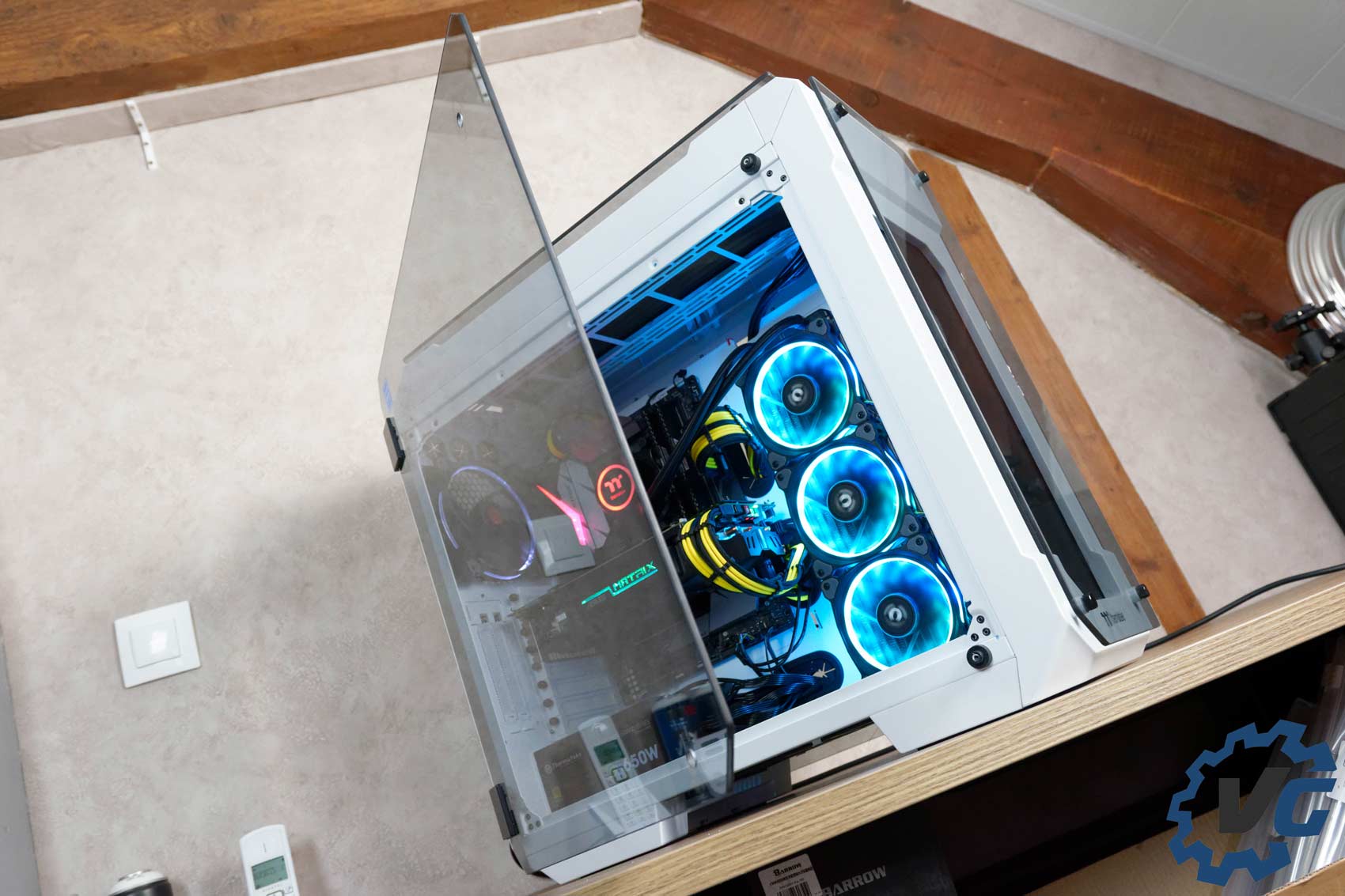

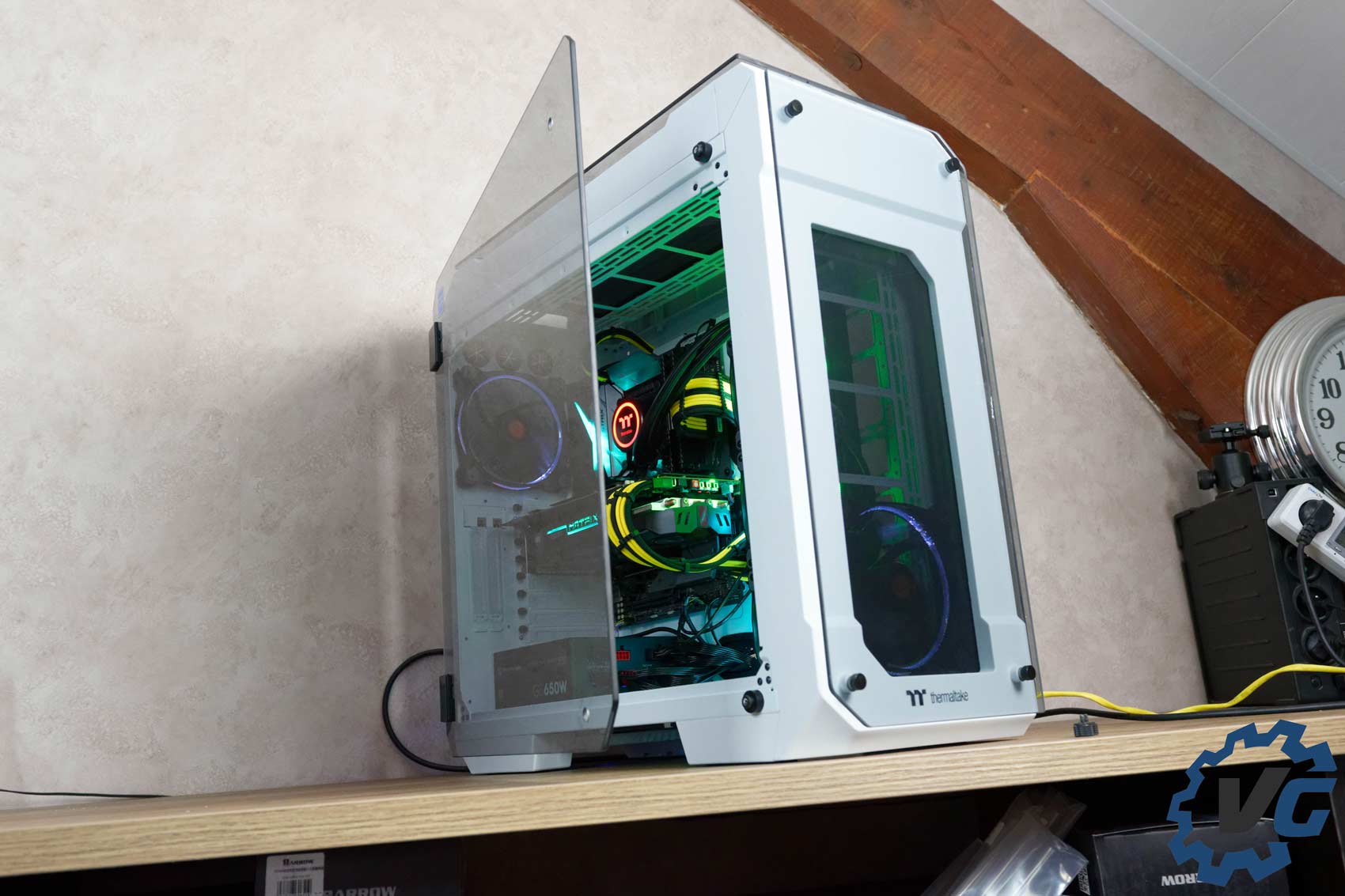

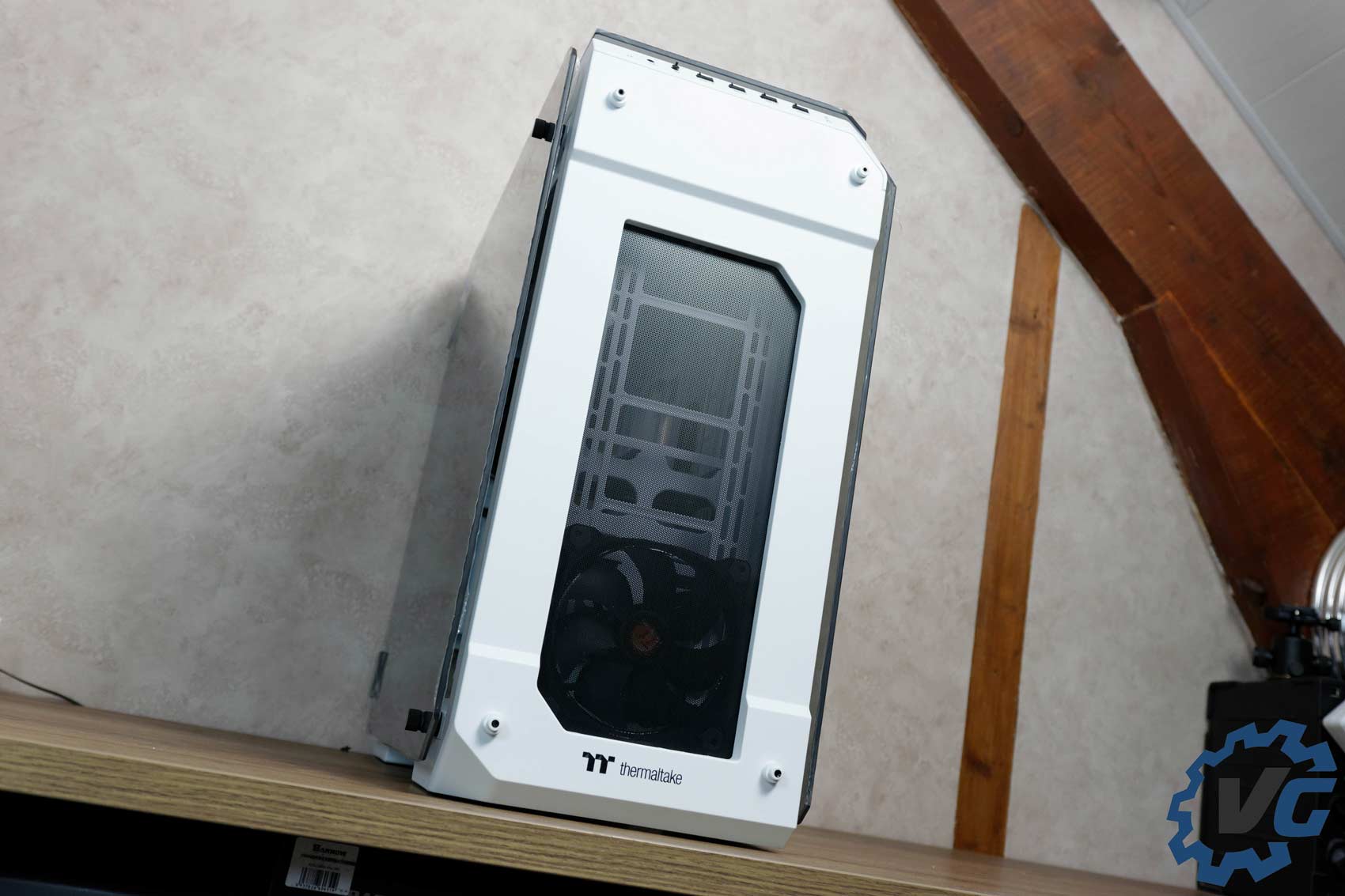

Avec des dimensions de 592 x 274 x 577 mm pour un poids de 18,9 kg à vide ce boîtier en impose, d’autant plus que nous avons du verre trempé de 5 mm sur les côtés latéraux, la façade ainsi que sur le dessus du châssis. Bref ce boîtier Thermaltake View 71 TG Snow Edition est très beau à regarder. Notez que nous avons deux vis à mains pour ouvrir les panneaux latéraux en verre trempé de 5 mm montés sur charnières pour faciliter l’ouverture/fermeture, c’est un bon point. Notons également que les extrémités du boîtier ne sont pas « carrées » comme nous en avons l’habitude, mais anguleuses, un effet très réussi à notre avis.

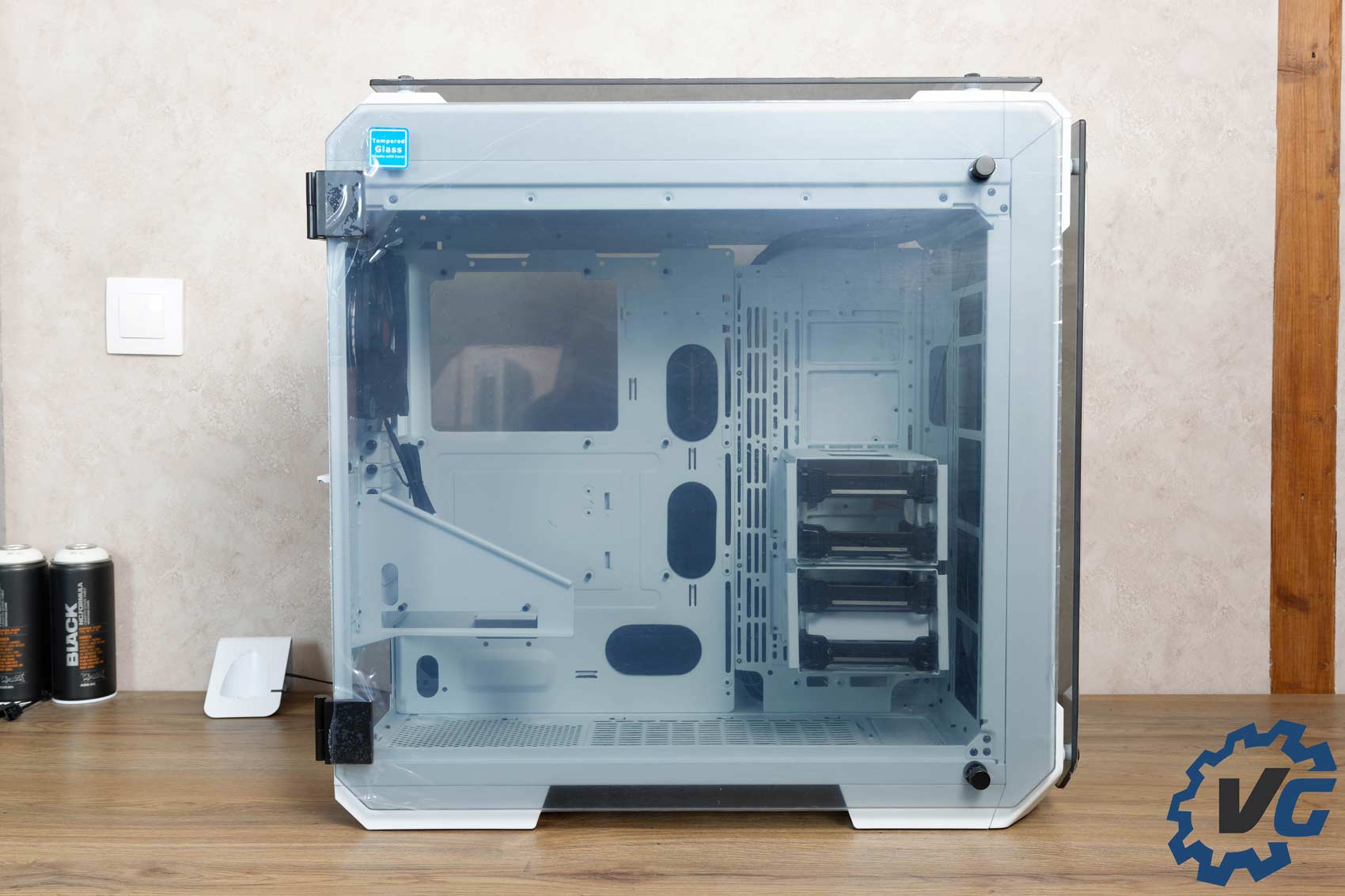

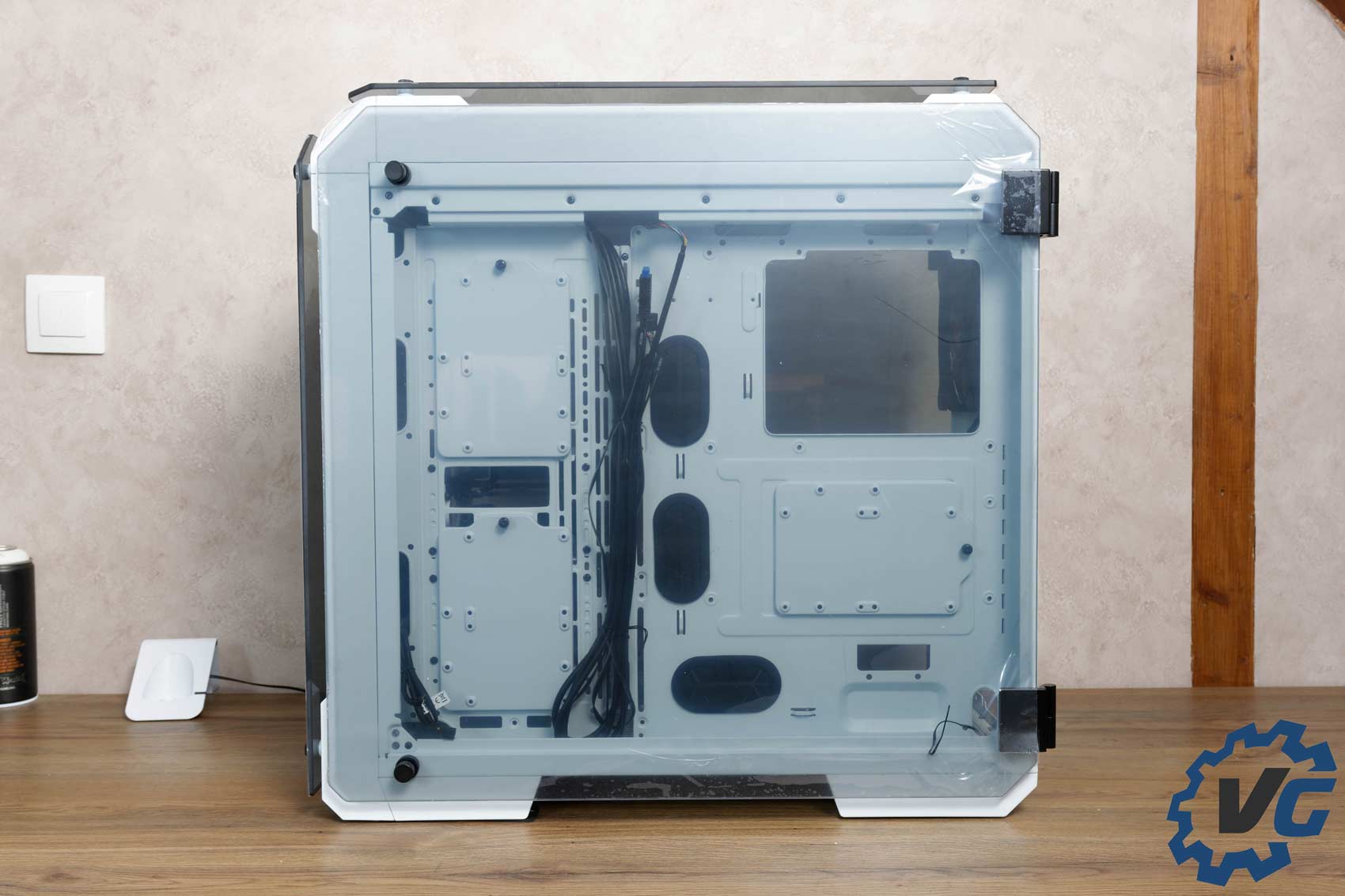

C’est donc une vue en plein sur les vitres et donc l’intérieur du boîtier que nous avons lorsqu’on le regarde de côté, mettant en valeur sa configuration et son bordel de câbles câble management parfait de l’autre côté.

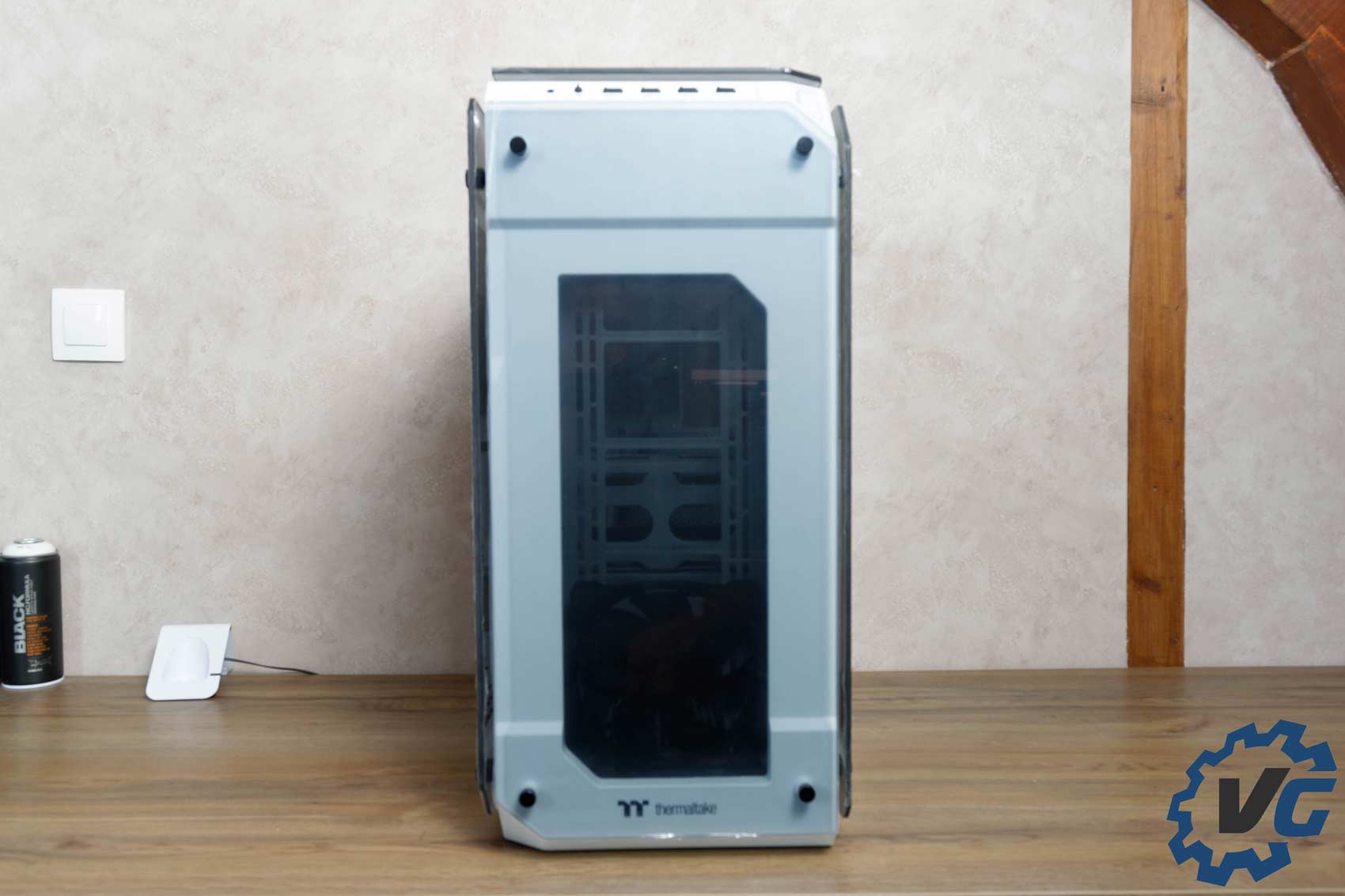

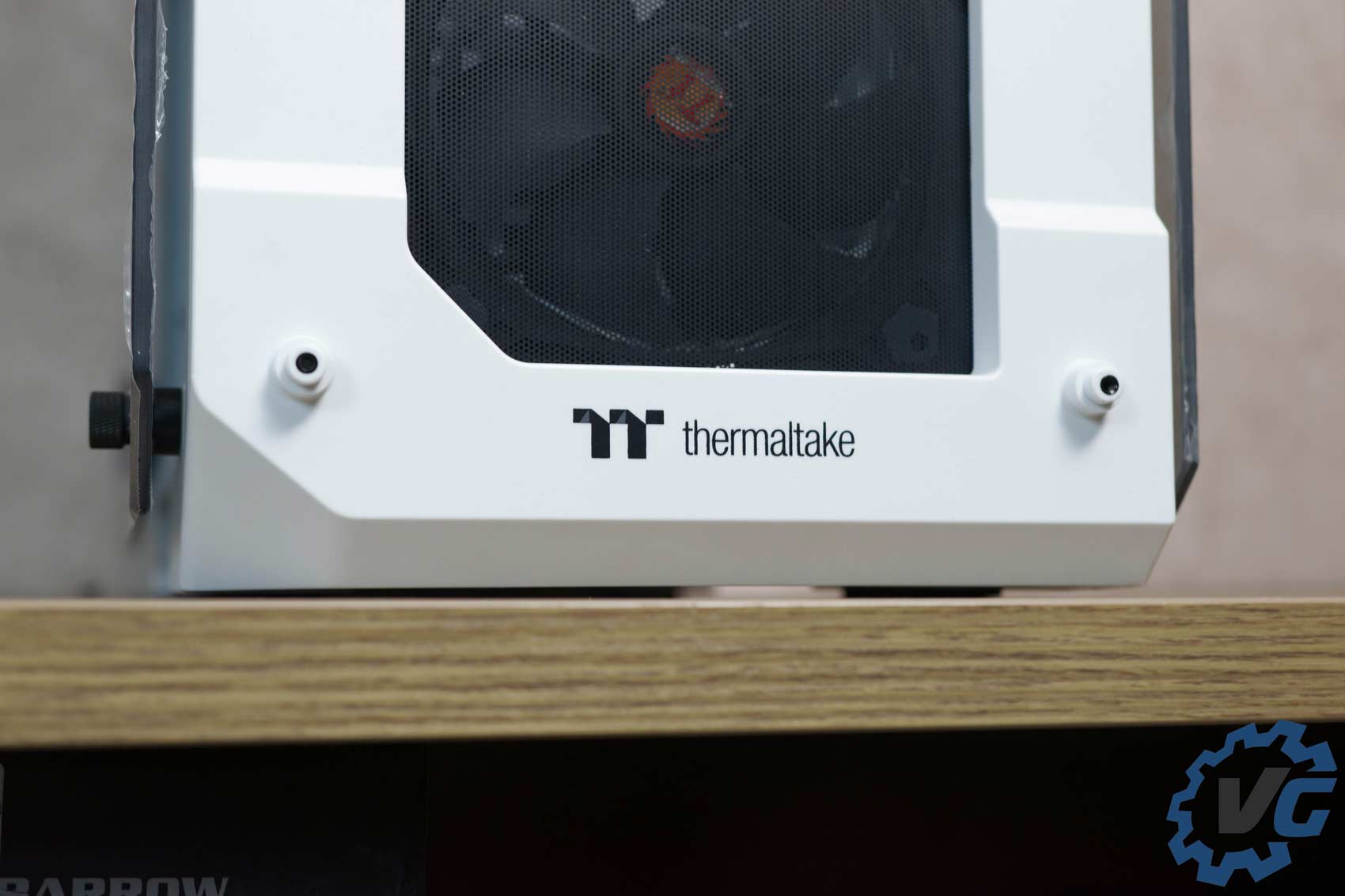

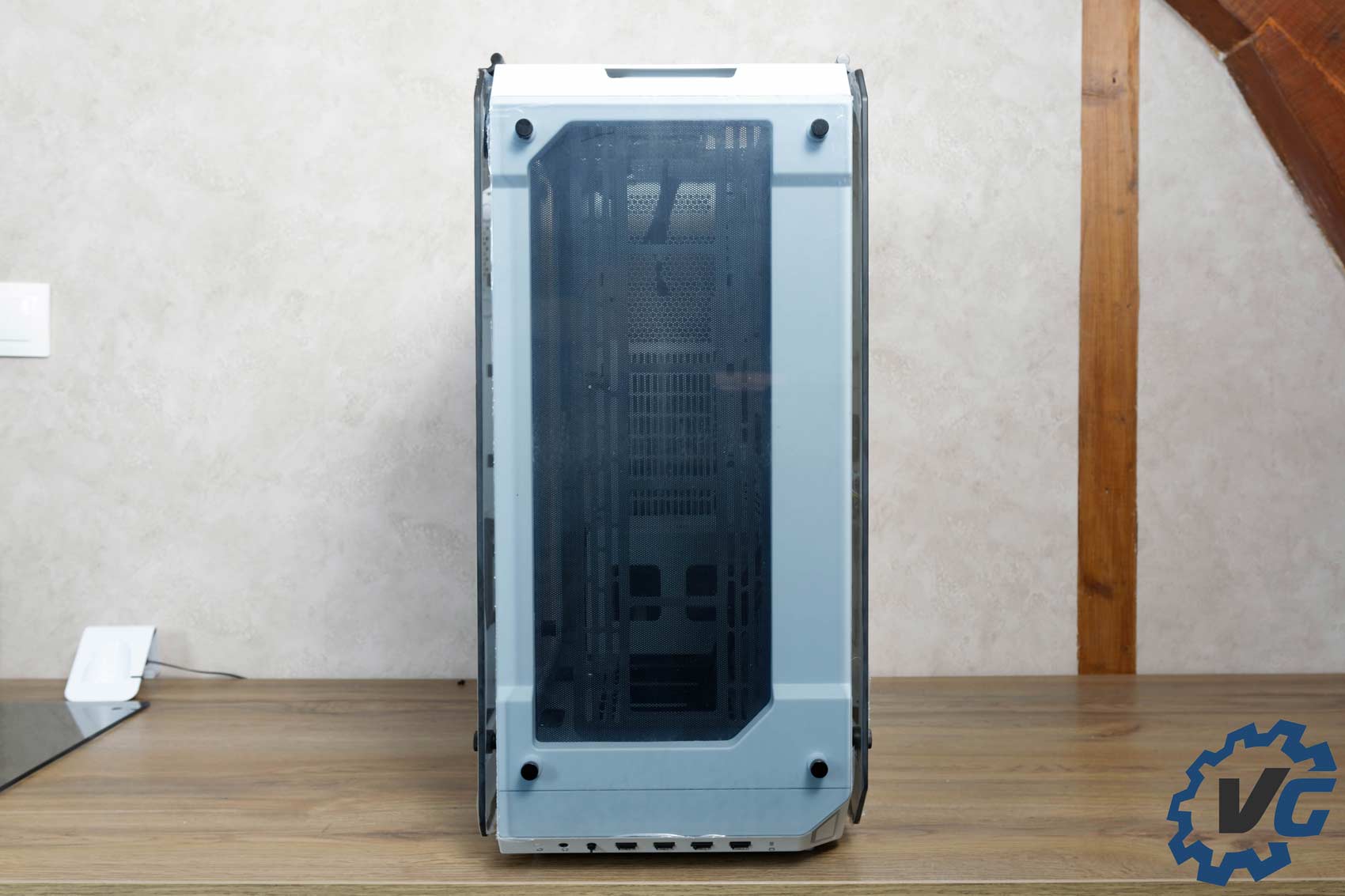

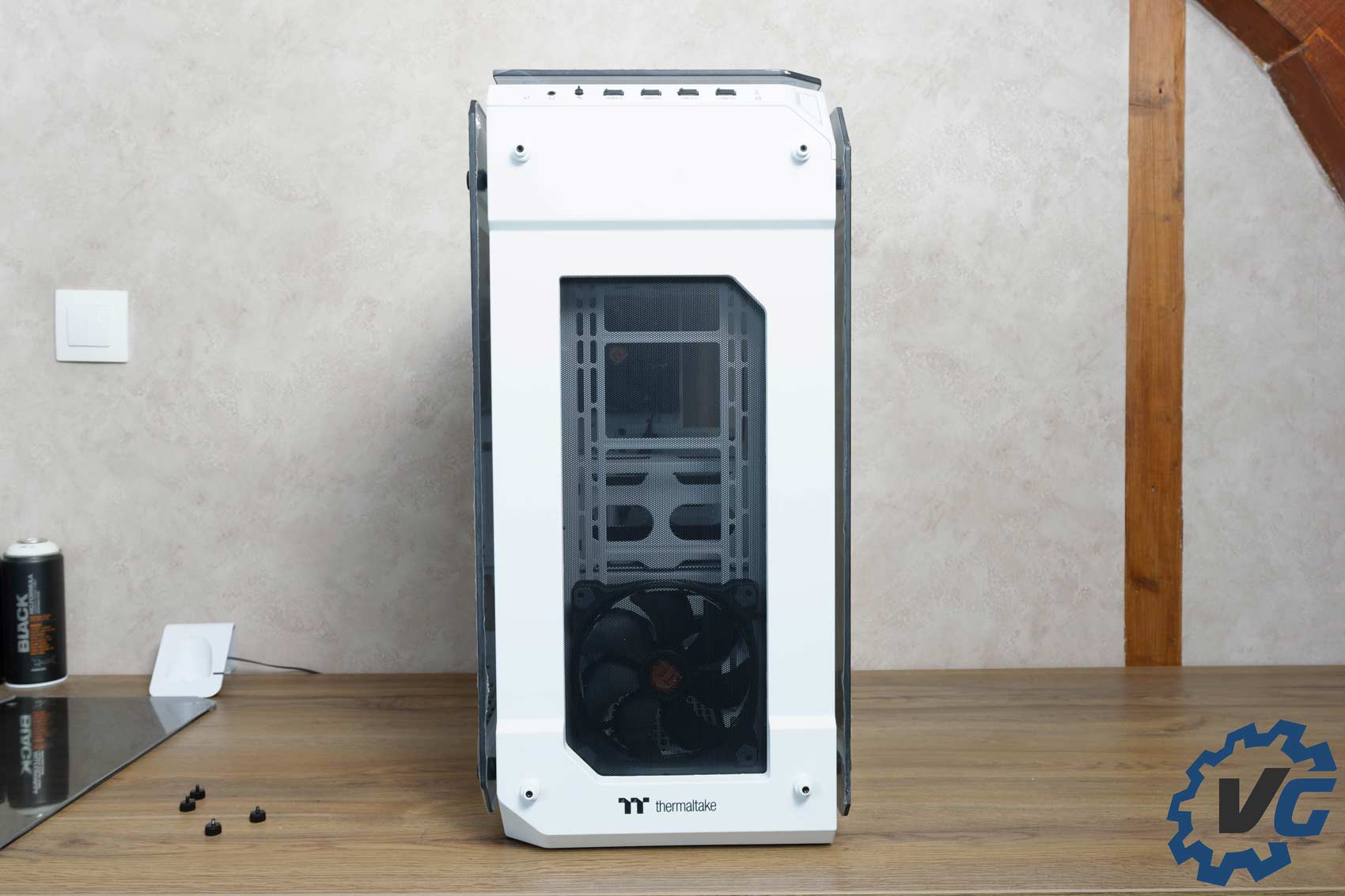

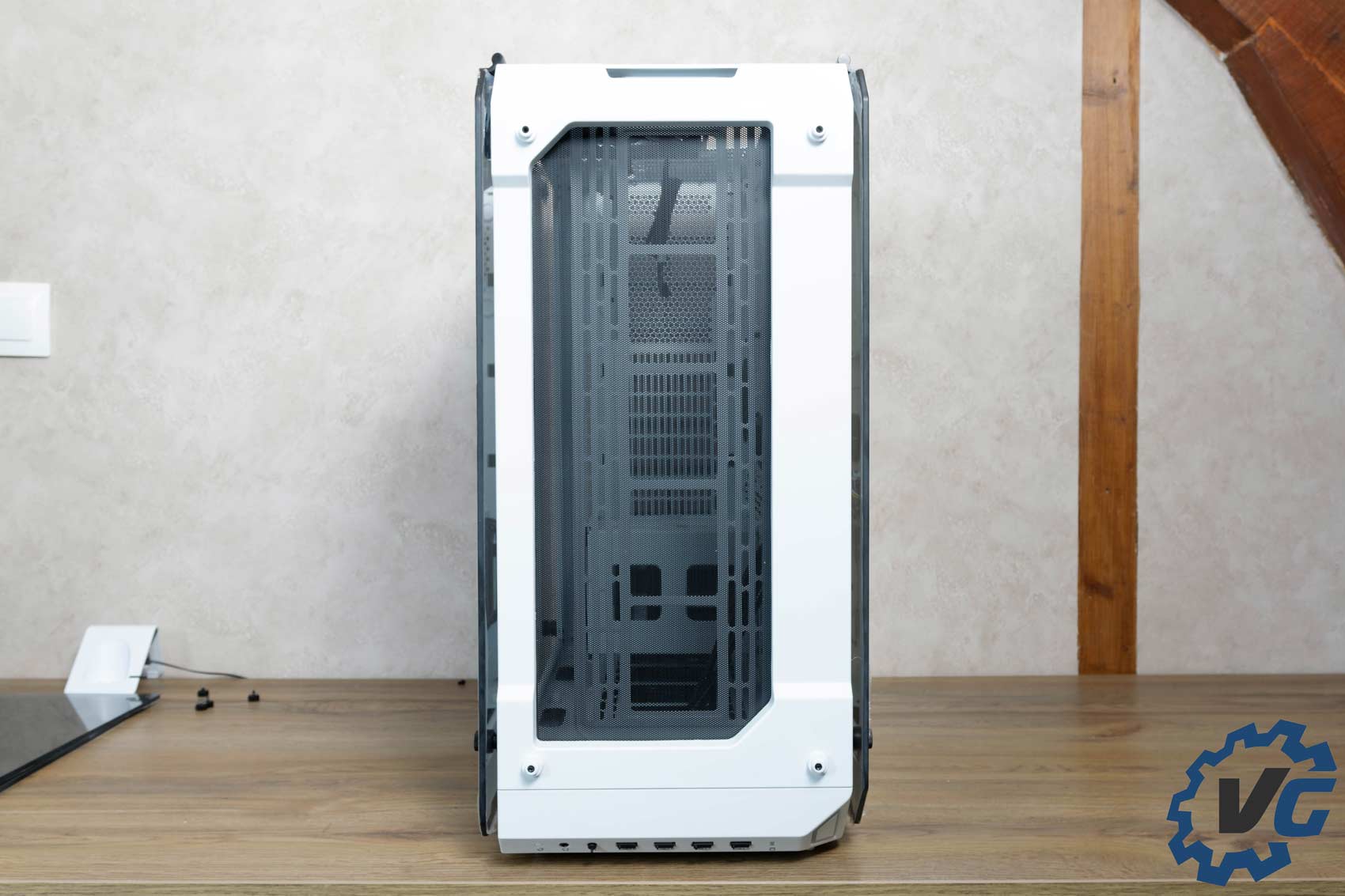

Sur la face avant nous allons donc retrouver une vitre en verre trempé de 5 mm. Ici pas de charnière, mais quatre vis à main afin de la retirer. Derrière cette vitre, nous avons au centre une ouverture laissant place à un ventilateur préinstallé Riing 14mm rétroéclairé en blanc derrière un filtre à poussière. Cette l’ouverture nous laissera une vue sur les trois ventilateurs que nous pouvons y placer. Sur le bas de cette façade, nous retrouvons le logo Thermaltake. L’arrière est classique et nous retrouvons trois passe-tuyau au-dessus de la grille du ventilateur.

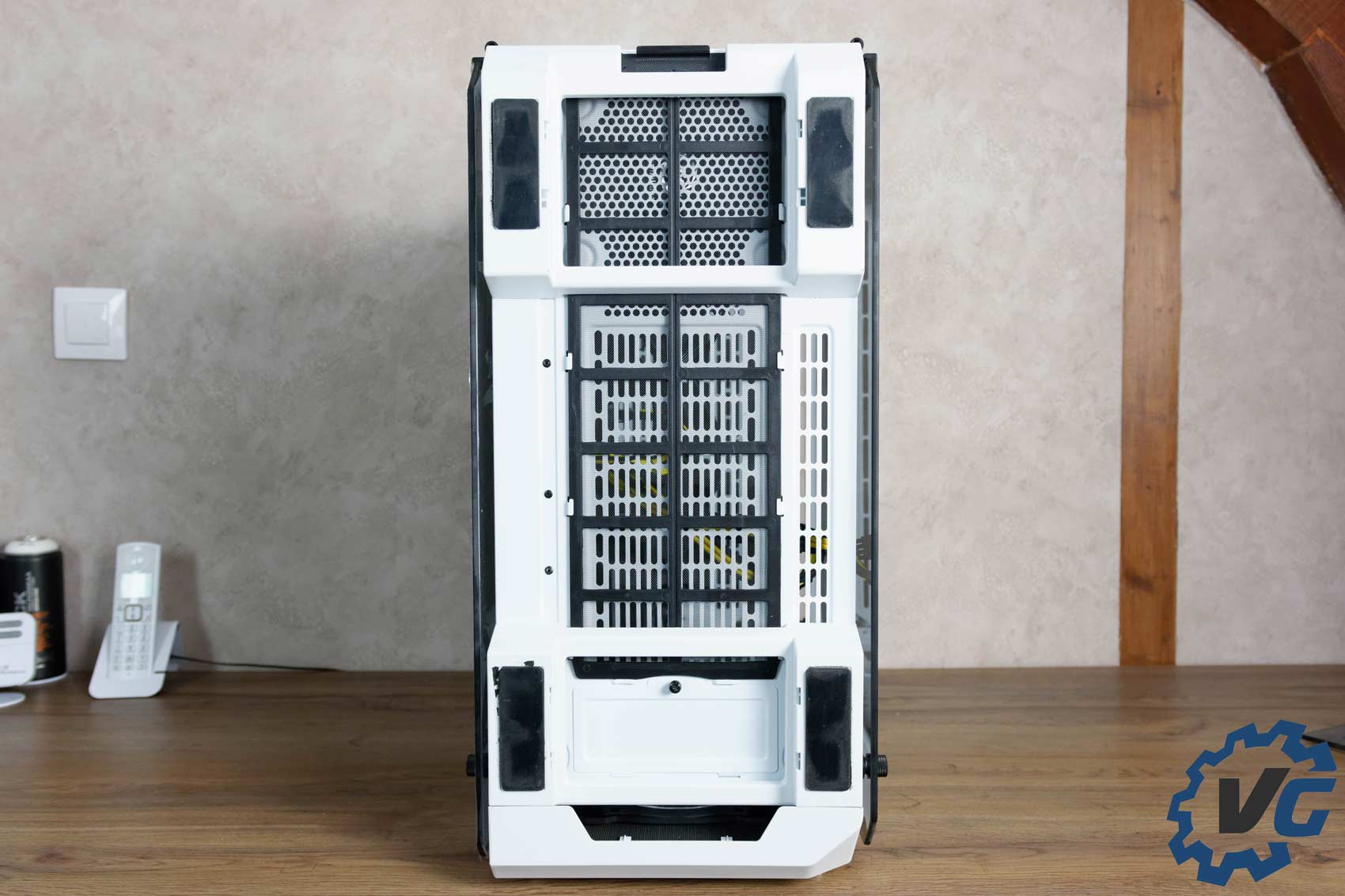

Sur le dessus du boîtier, peu de changement par rapport à la façade, en effet nous retrouvons également derrière la vitre en verre trempé une ouverture laissant voir les trois ventilateurs (non inclus) toujours derrière un filtre à poussière. Dessous nous avons quatre larges pieds avec des caoutchoucs fixés dessus. Nous avons également un grand filtre à poussière pour que l’alimentation n’aspire pas trop de saletés.
Le front panel va se trouver dans l’angle entre la vitre de la façade et celle du dessus et va comporter les connectiques suivantes :
- Bouton RESET
- Sortie casque
- Entrée micro
- 2 x USB 2.0
- 2 x USB 3.0
- Bouton POWER
INTÉRIEUR

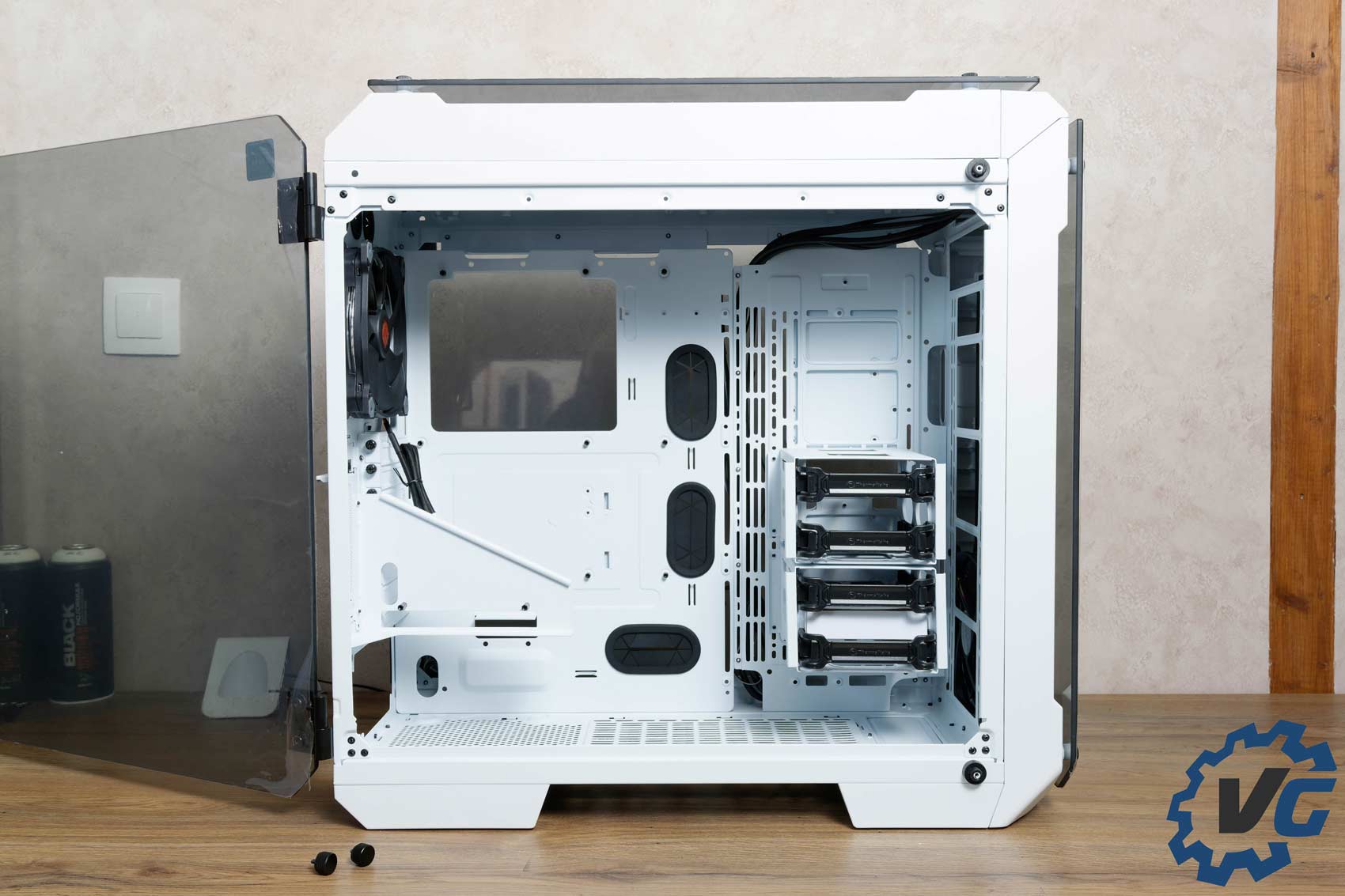

L’intérieur de ce boîtier est spacieux. En effet ici nous n’avons pas de cache alimentation et c’est donc une impression de liberté que nous offre ce Thermaltake View 71 TG Snow, un choix marketing de la part de Thermaltake. Il a pour but de mettre en avant leur gamme d’alimentation qui présentent des effets RGB très poussés. Nous voyons d’emblée le support pour carte graphique vertical présent, malheureusement le riser nécessaire n’est pas inclus dans le bundle. Nous voyons aussi sur la droite un panier pouvant contenir quatre disques durs au format 3,5″ ou 2,5″. Ce panier est bien sûr amovible si vous souhaiter loger un gros radiateur sur la face avant ou même sur le coté, la-même ou est fixé le panier !
Toujours pour rester dans le thème des emplacements de stockage, nous n’avons pas uniquement les paniers au côté de la carte mère puisque nous pourrons placer à l’arrière jusqu’à trois disques au format 3,5″ et même jusqu’à six au format 2,5″.

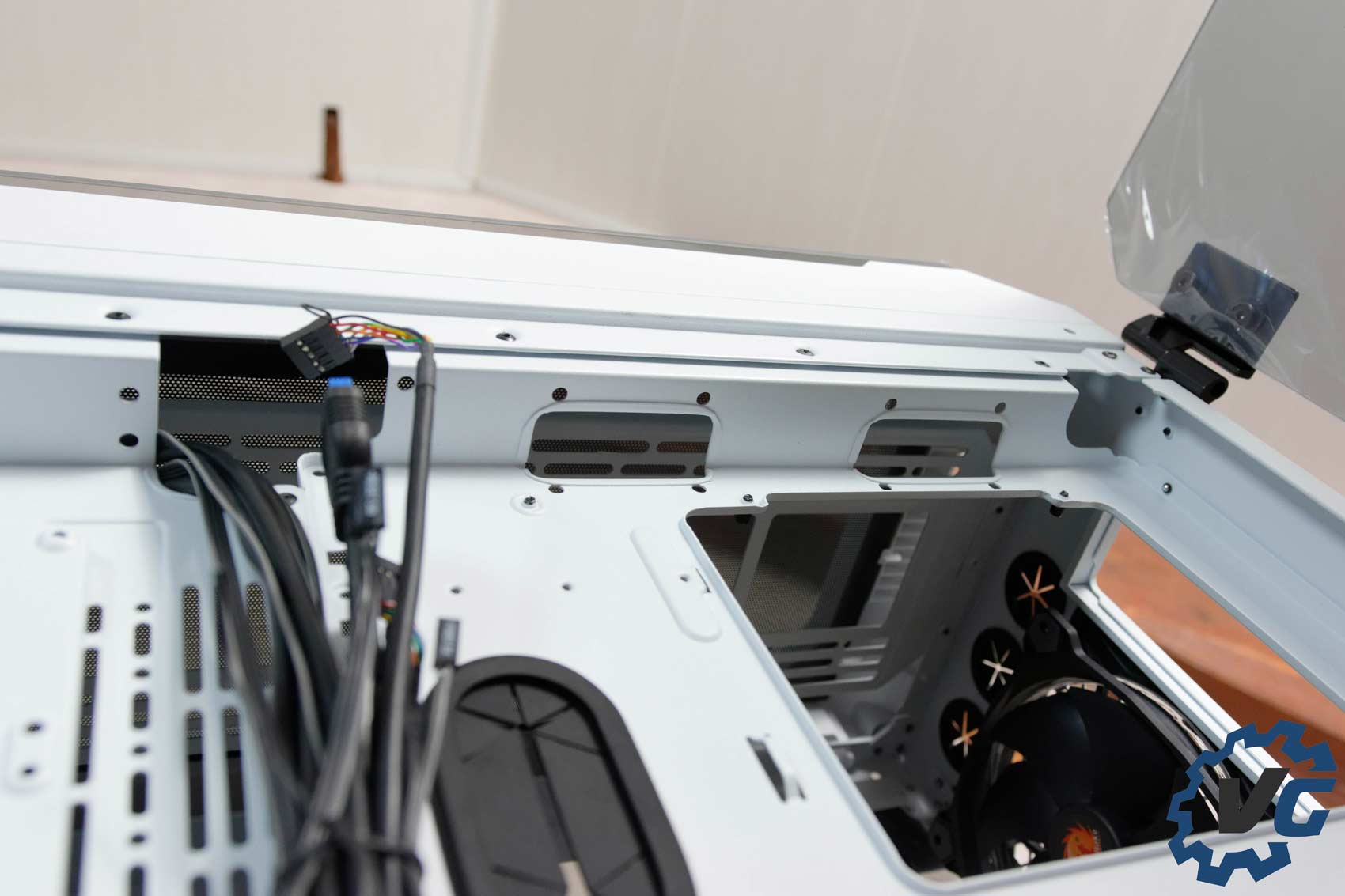

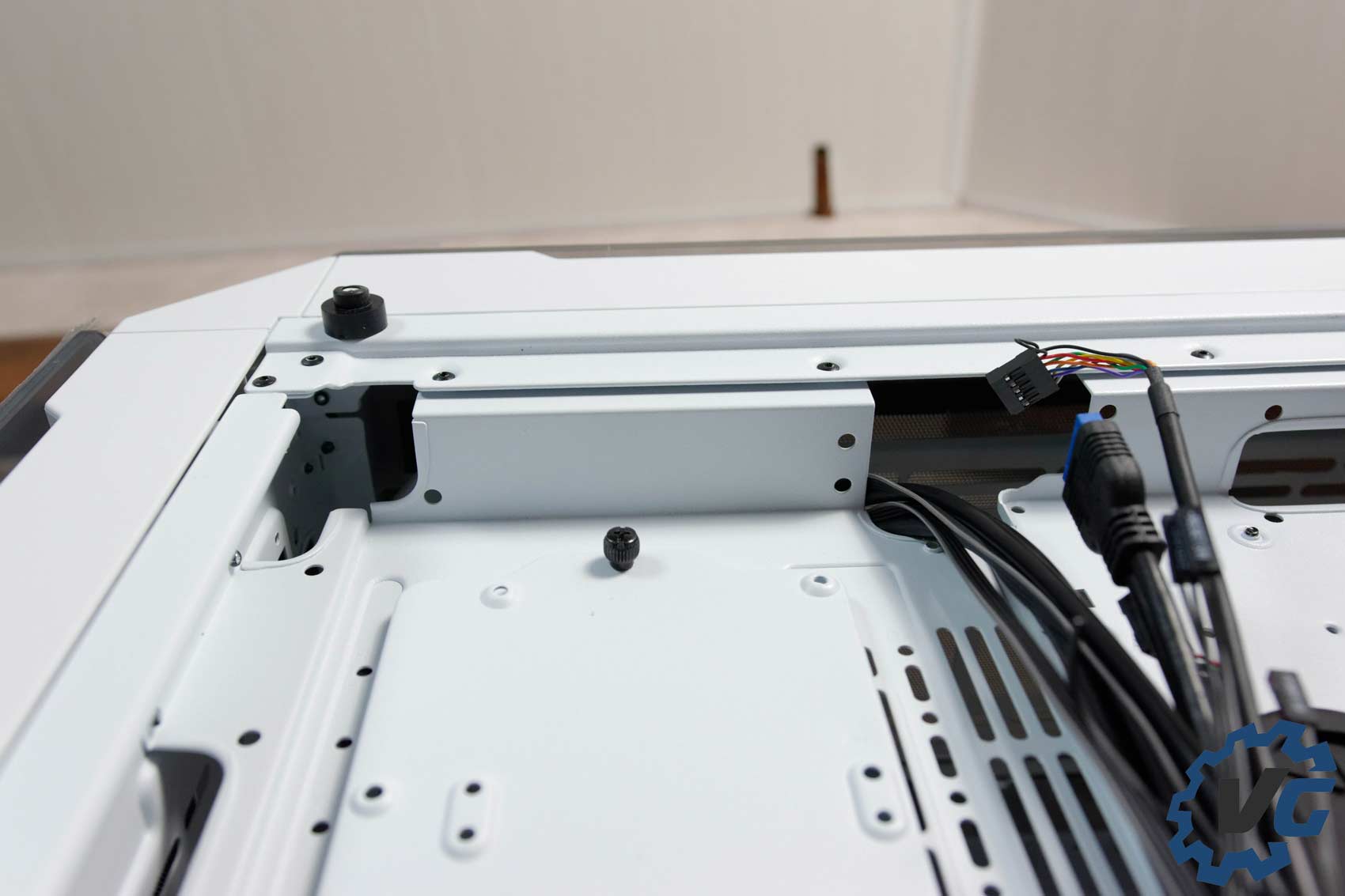

Pour réaliser un câble management propre, ce n’est pas le manque de place qui vous gênera puisque ici nous avons un très large espace avec de grandes ouvertures sur le haut du boîtier afin de faire passer les câbles.
Par défaut, ce boîtier est livré avec deux ventilateurs Thermaltake Riing 14 rétro-éclairés en blanc, un premier à l’arrière et un second à l’avant. Nous pourrons placer jusqu’à 3 x 120 mm sur le dessus ou 2 x 140 mm. À l’avant nous pourrons avoir 3 x 120 mm ou 3 x 140 mm. Pour l’arrière nous pouvons remplacer le 120 mm par un 140 mm et enfin sur le dessous nous pouvons y fixer deux ventilateurs 120 mm.

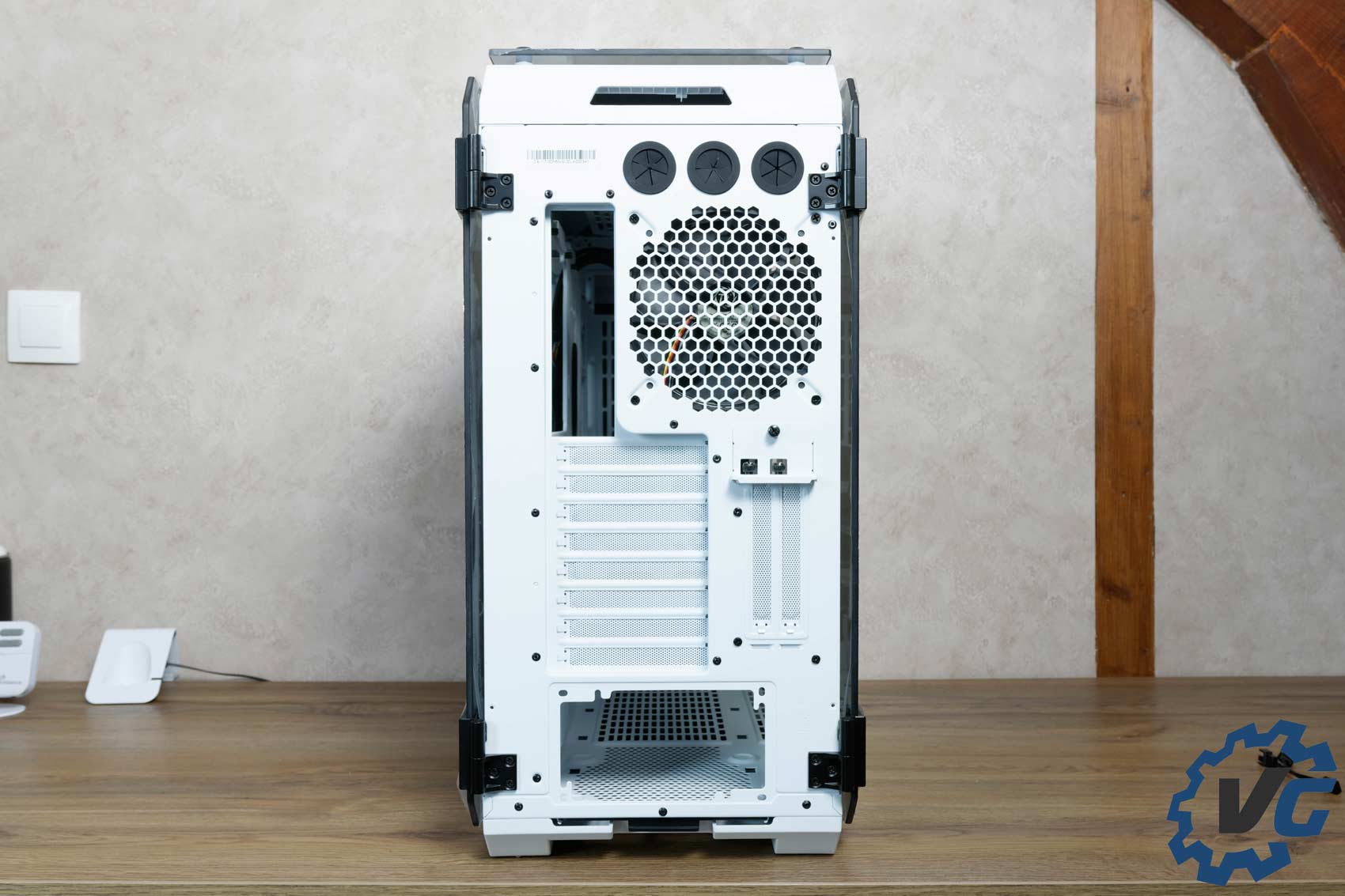

Ce boîtier Thermaltake View 71 TG Snow possède huit slots d’extension en plus des deux verticaux. Nous avons droit à un support pour placer la carte graphique à la verticale, mais pas de riser.
Dans ce boîtier Thermaltake View 71 TG Snow nous pourrons placer plusieurs radiateurs, à savoir un rad 360 mm ou 420 à l’avant, dessus mais aussi sur le côté, un radiateur 120 mm ou 140 mm à l’arrière et enfin un 240 mm sur le dessous.
MONTAGE

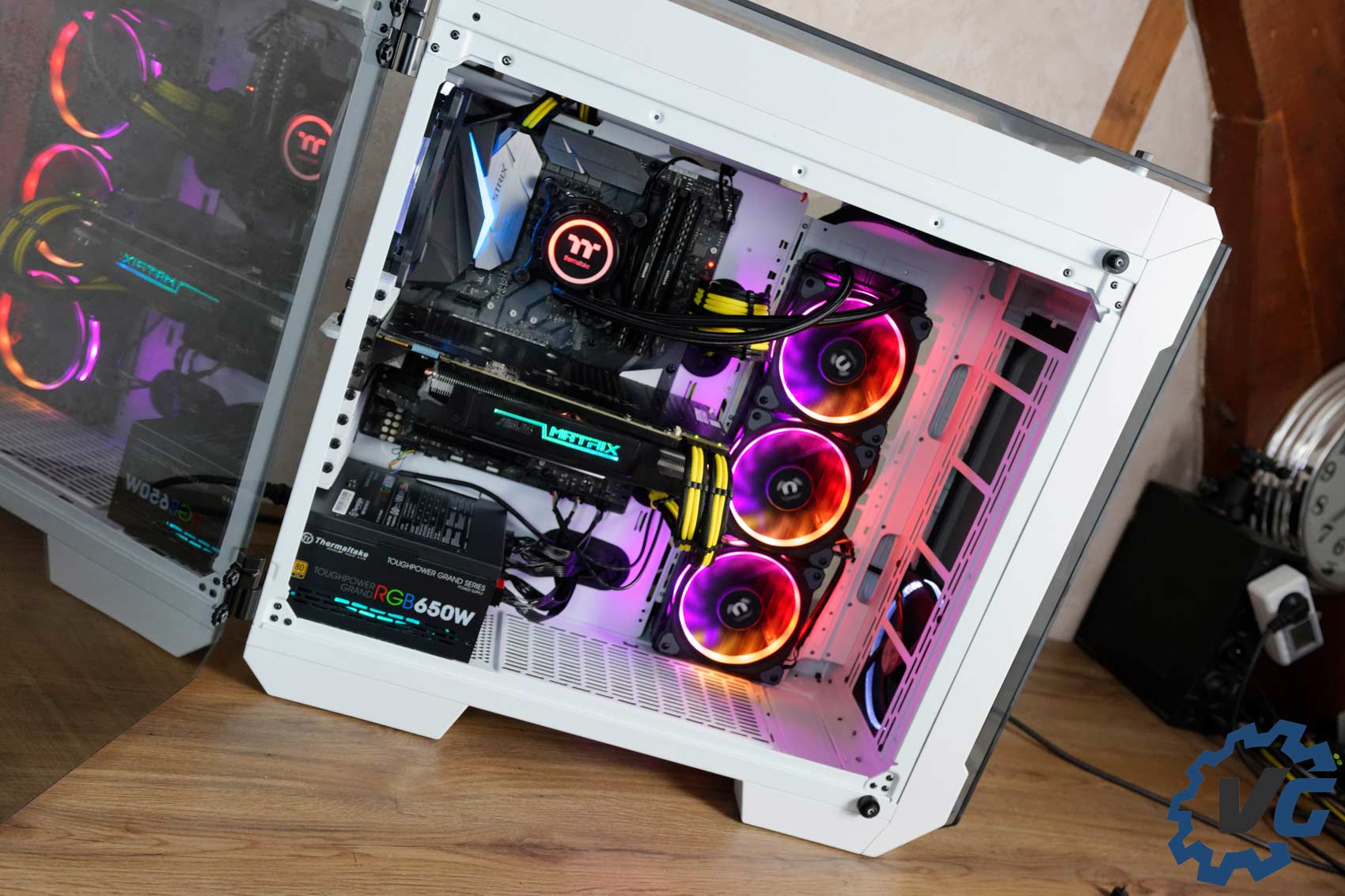

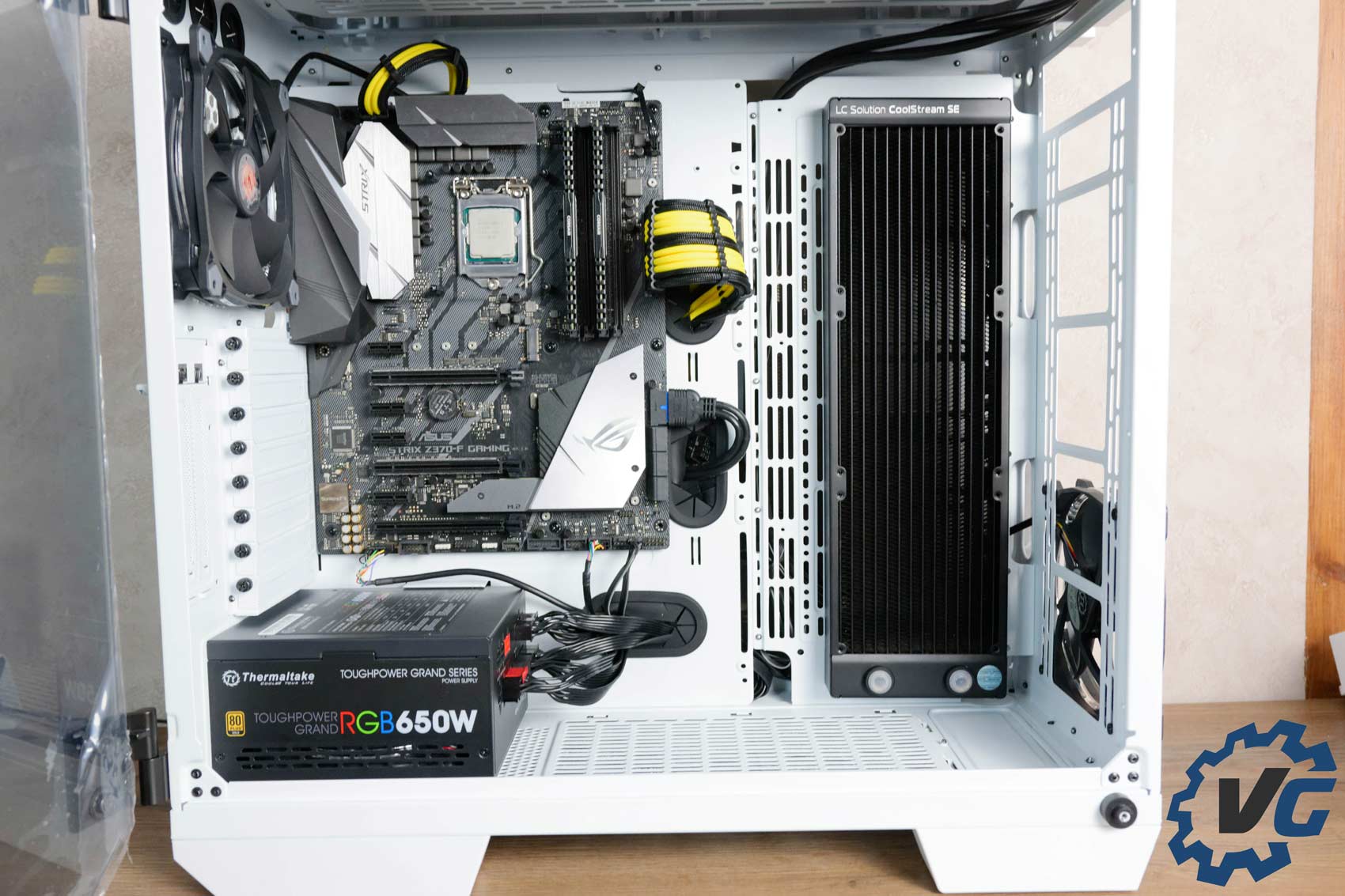

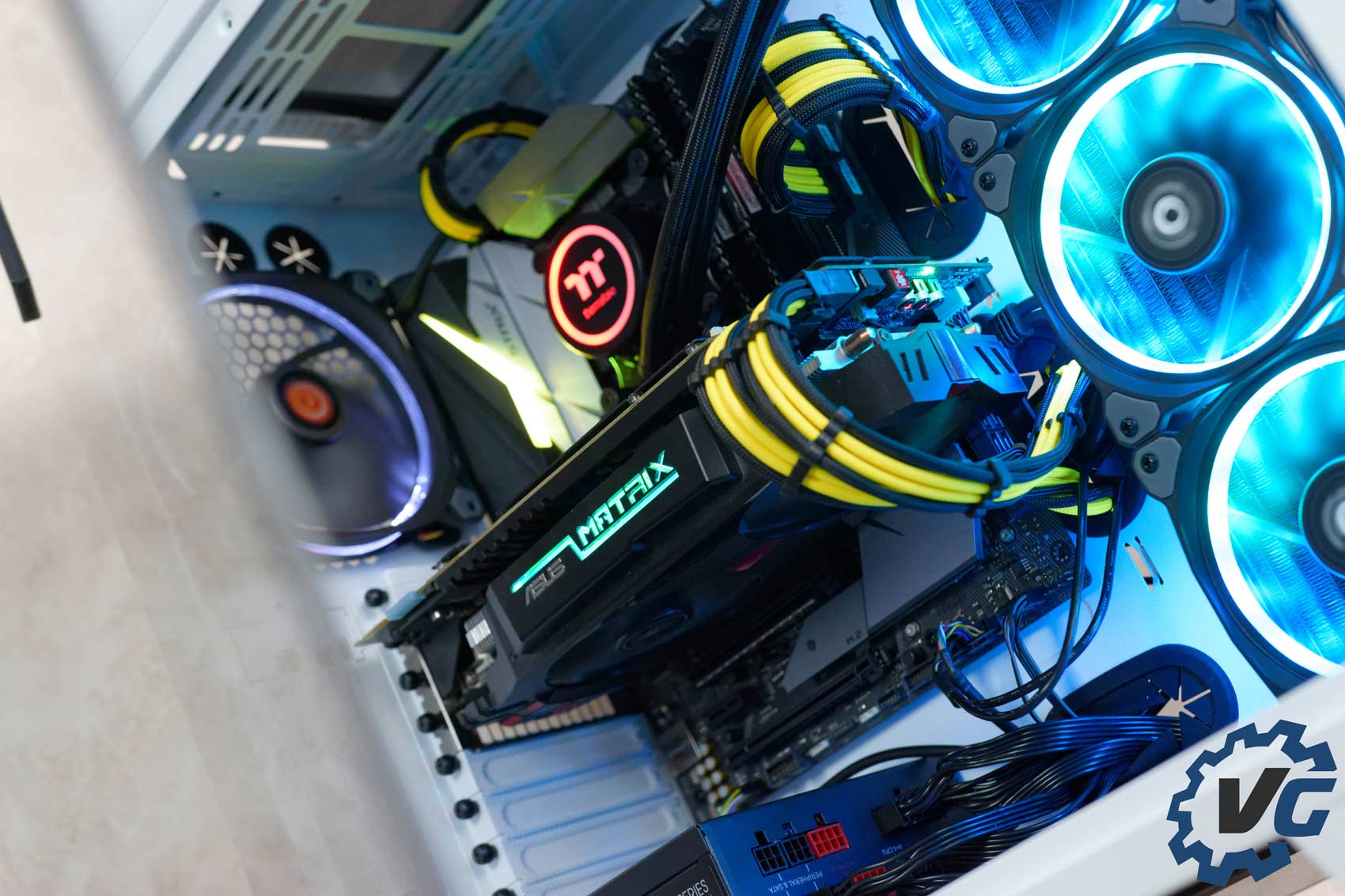

Puisqu’il aurait été compliqué de tester un boîtier sans une configuration complète, voici celle que nous avons utilisée pour ce test, et qui est d’ailleurs la configuration de référence pour mes tests :
- Carte mère ASUS ROG STRIX Z370-F GAMING
- Processeur Intel Core 8700K
- Watercooling tout-en-un (AiO) Thermaltake Floe Riing RGB 360
- Carte graphique ASUS AMD RADEON R9 280X MATRIX

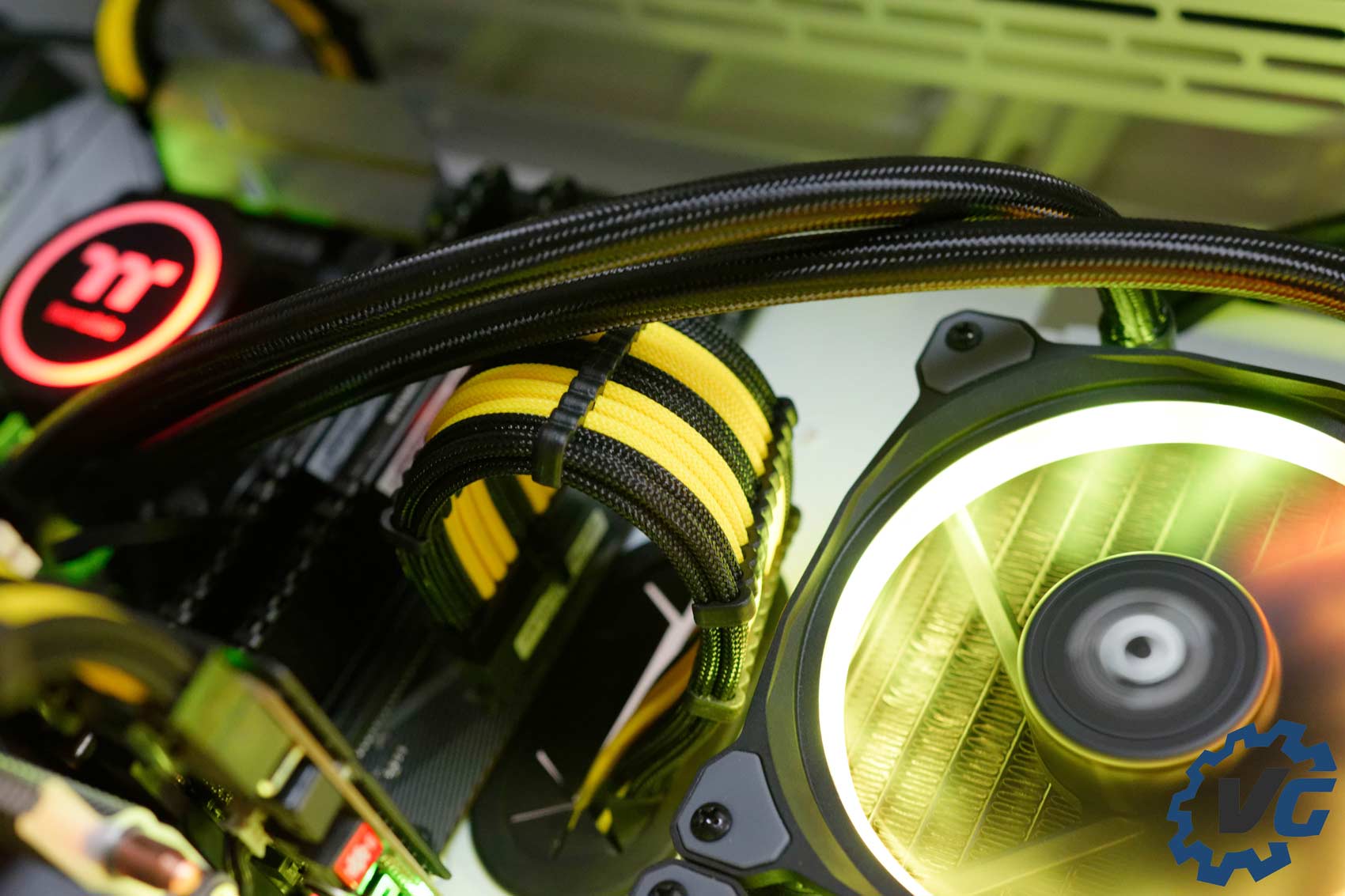

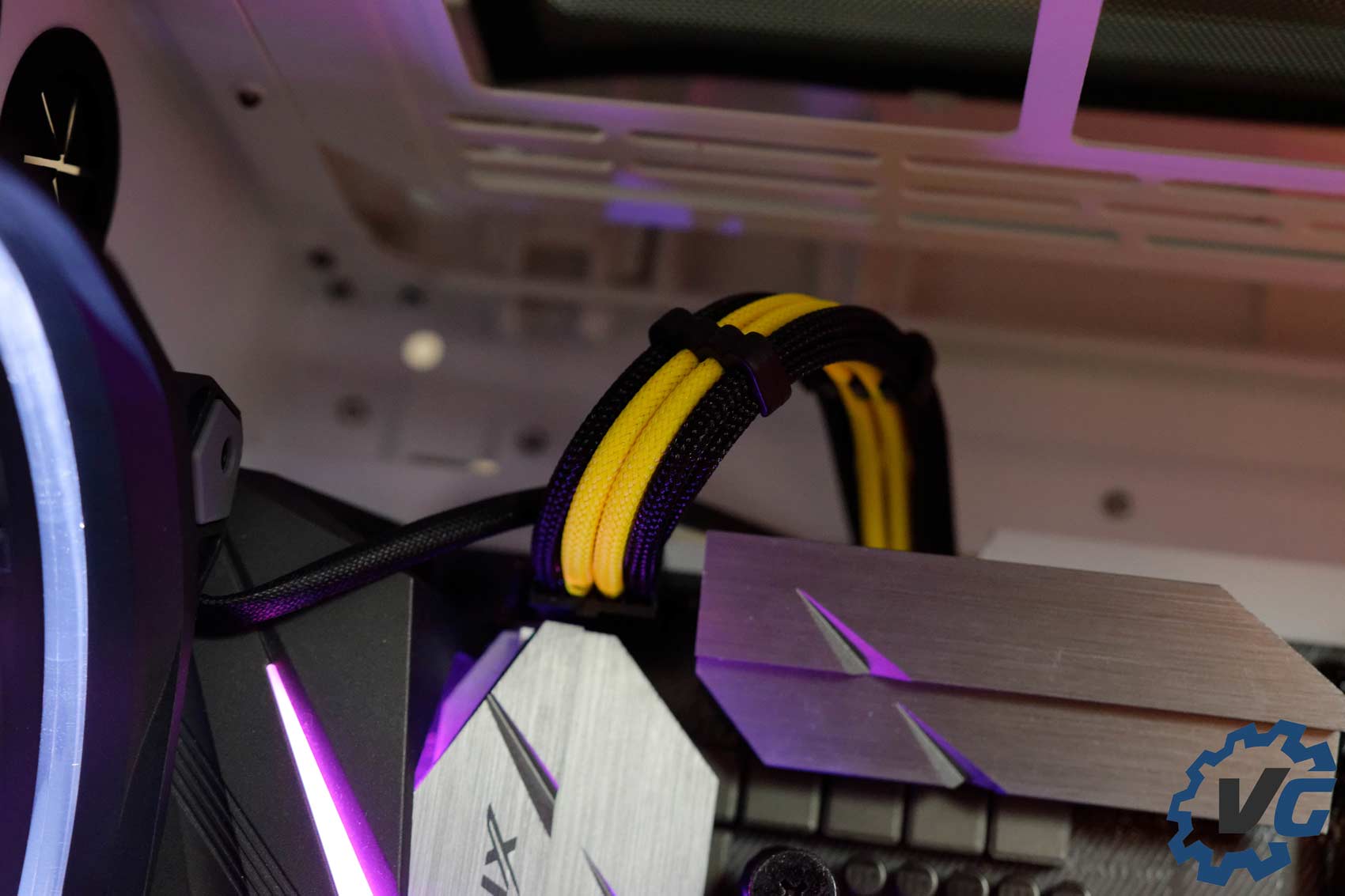

- Alimentation Thermaltake ToughPower Grand RGB 650W avec kit de rallonge TtMod Sleeve Cable jaune/noir
- SSD Samsung 850 EVO 250 Go
- Disque dur Seagate Ironwolf 10 To (nous avons testé la version Pro ici)
Commençons cette installation par la carte mère, ici rien de spécial à noter, il suffit de la poser et de visser les vis fournies dans les entretoises et le tour est joué.

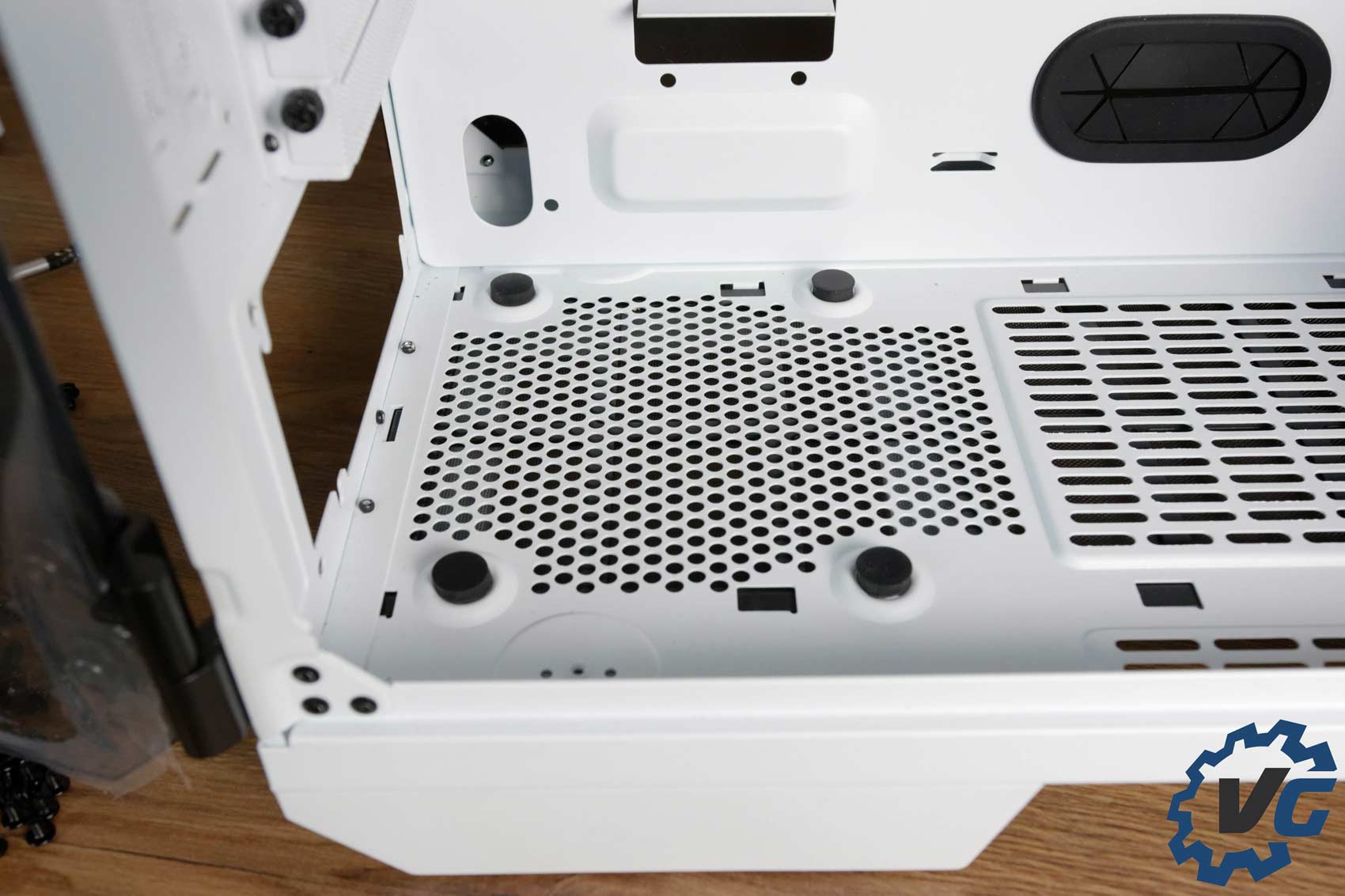

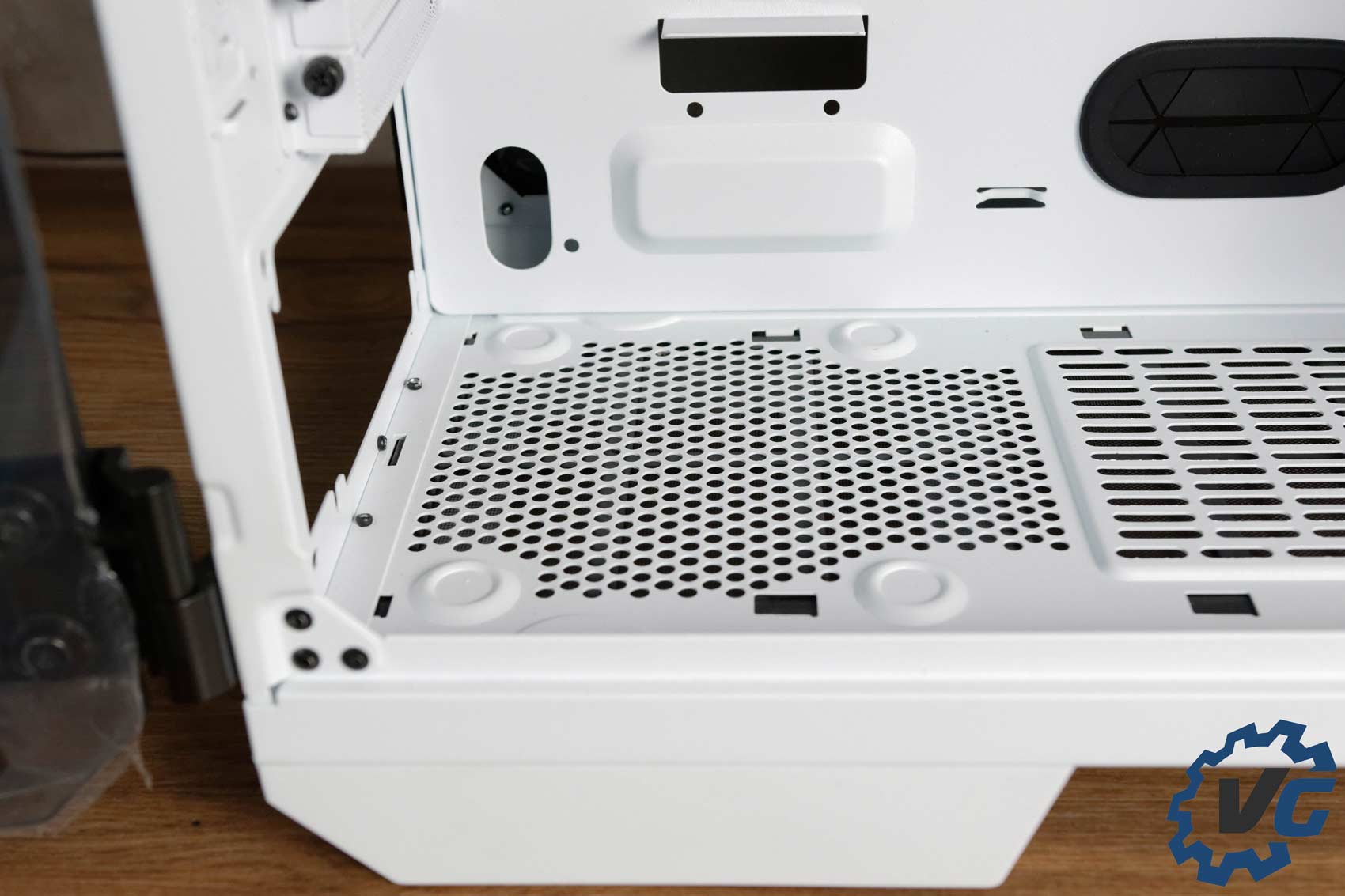

Ensuite, pour l’installation de l’alimentation, nous avons fait face à une petite surprise. En effet il faudra placer nous même quatre petits pads en mousse dans les emplacements prévus à cet effet pour que l’alimentation repose dessus (tout en faisant office d’anti-vibratoire). Thermaltake, pourquoi ne pas les avoir placés directement économisant une manipulation à l’utilisateur ?

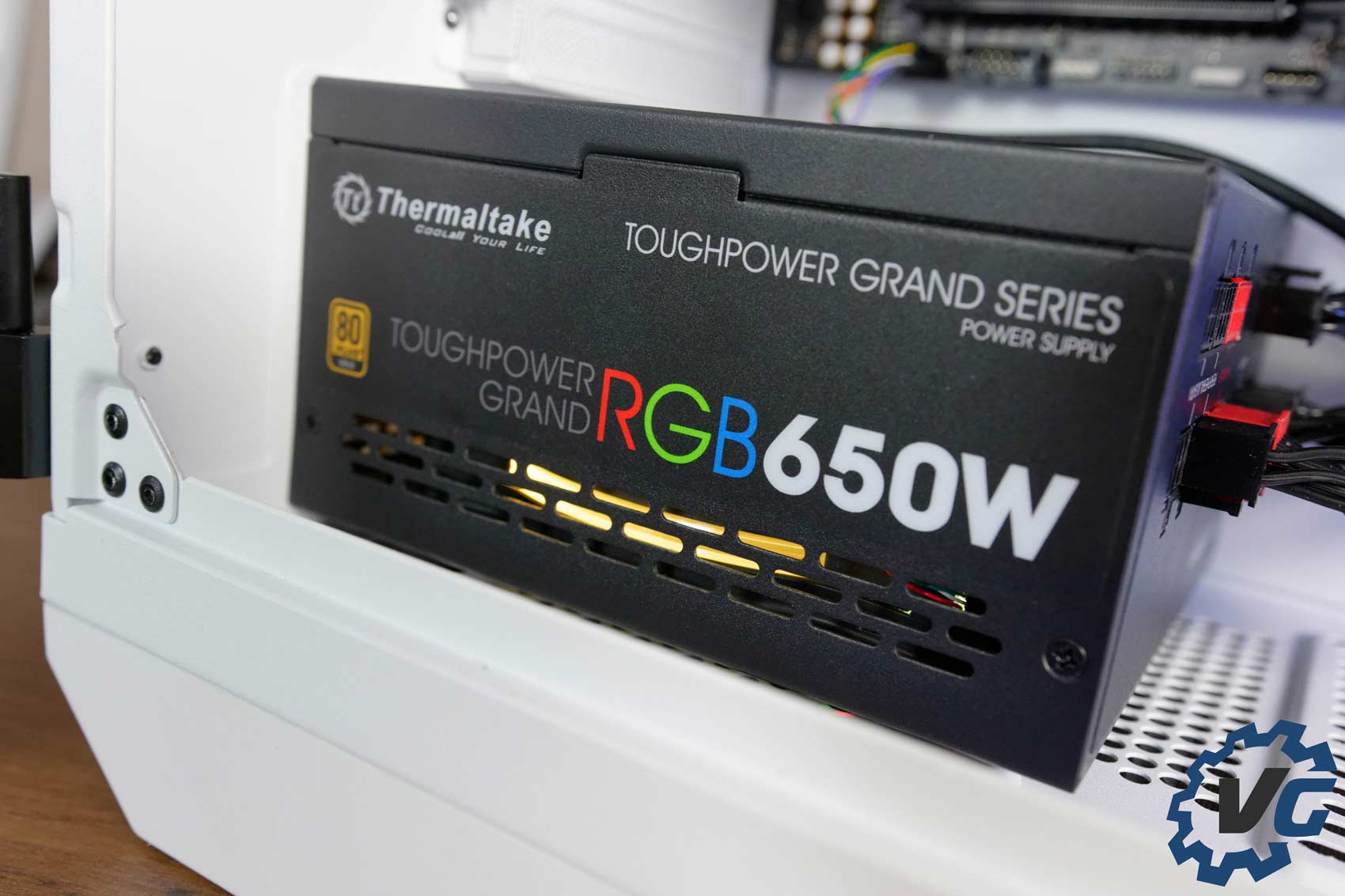

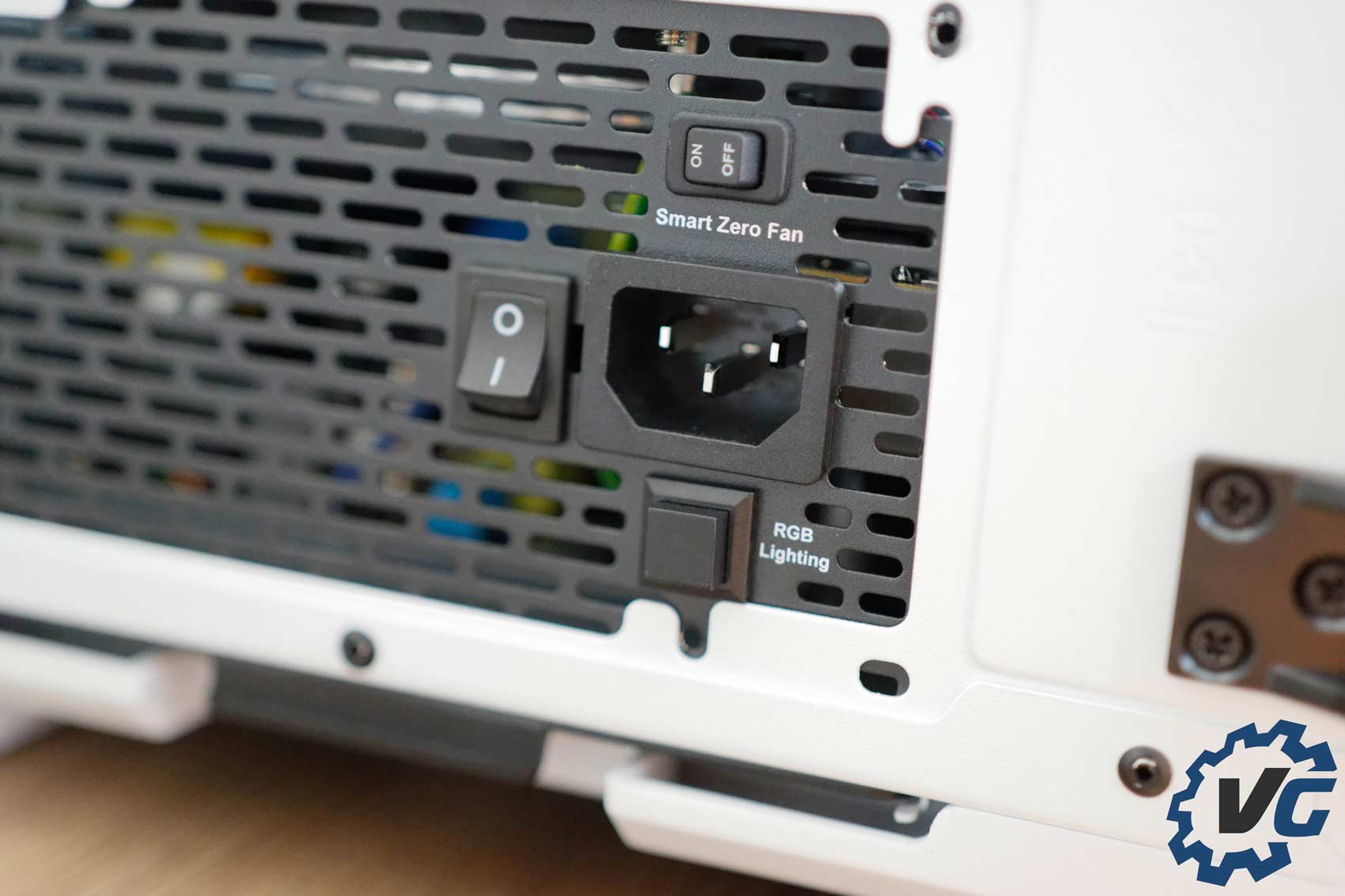

Secondement, notre alimentation Thermaltake ToughPower Grand RGB 650W n’a pas pu être placé ventilateur vers le haut (pour le RGB) en raison du bouton à l’arrière du bloc qui tape contre le métal du châssis, c’est donc ventilateur vers le bas que nous avons installé notre bloc d’alimentation. Dommage donc pour le RGB de l’alimentation que nous verrons très peu.

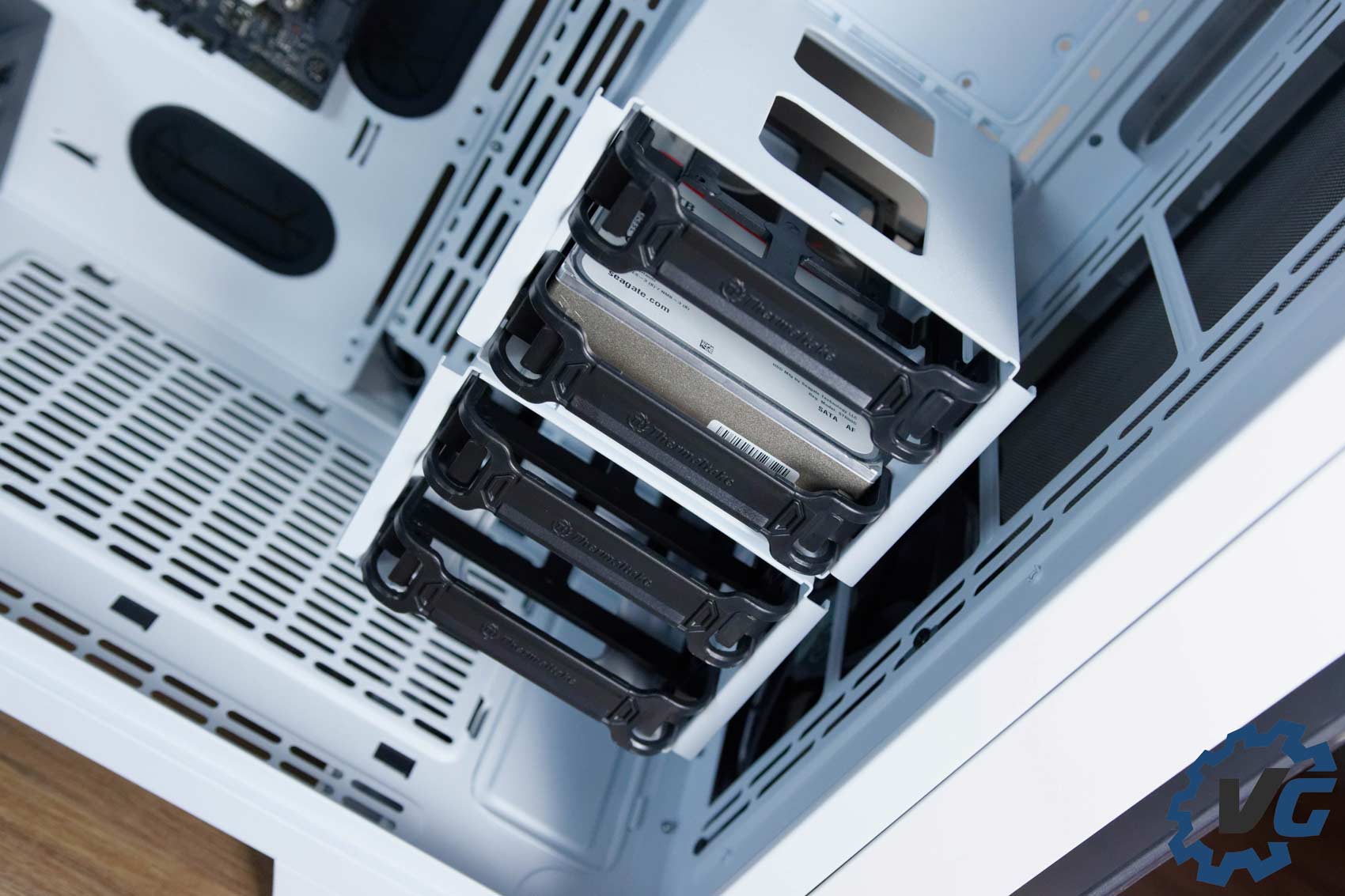

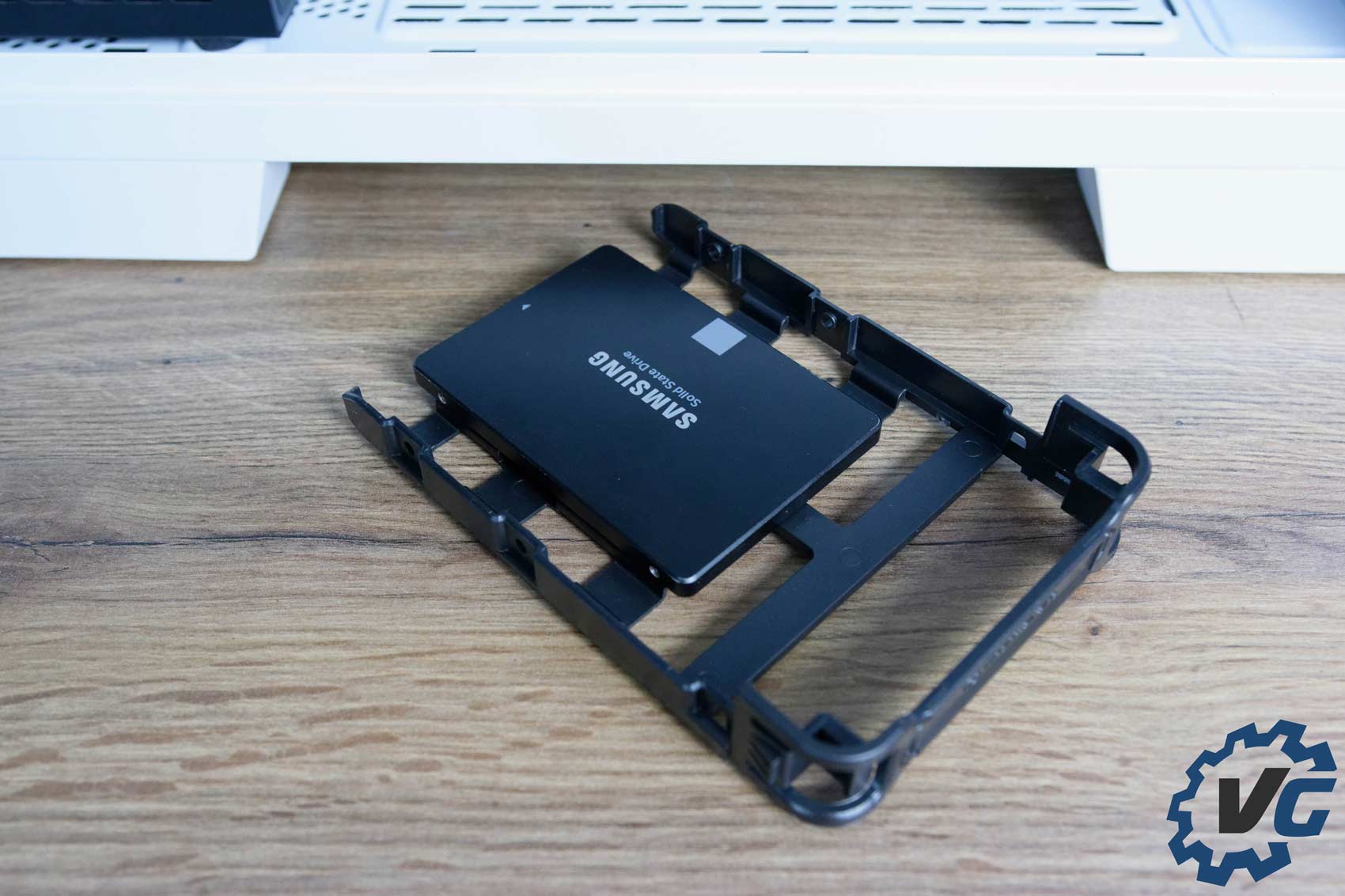

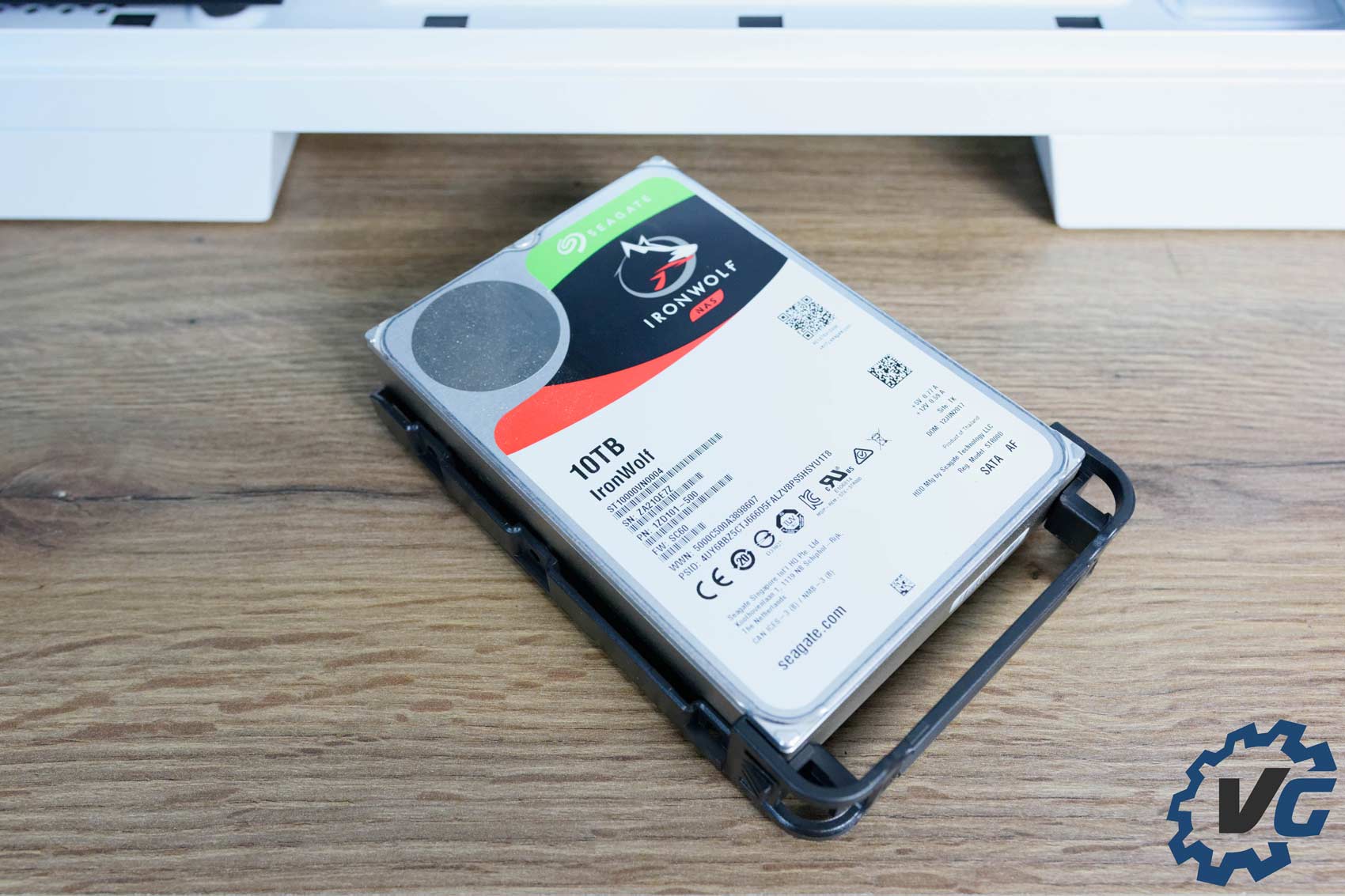

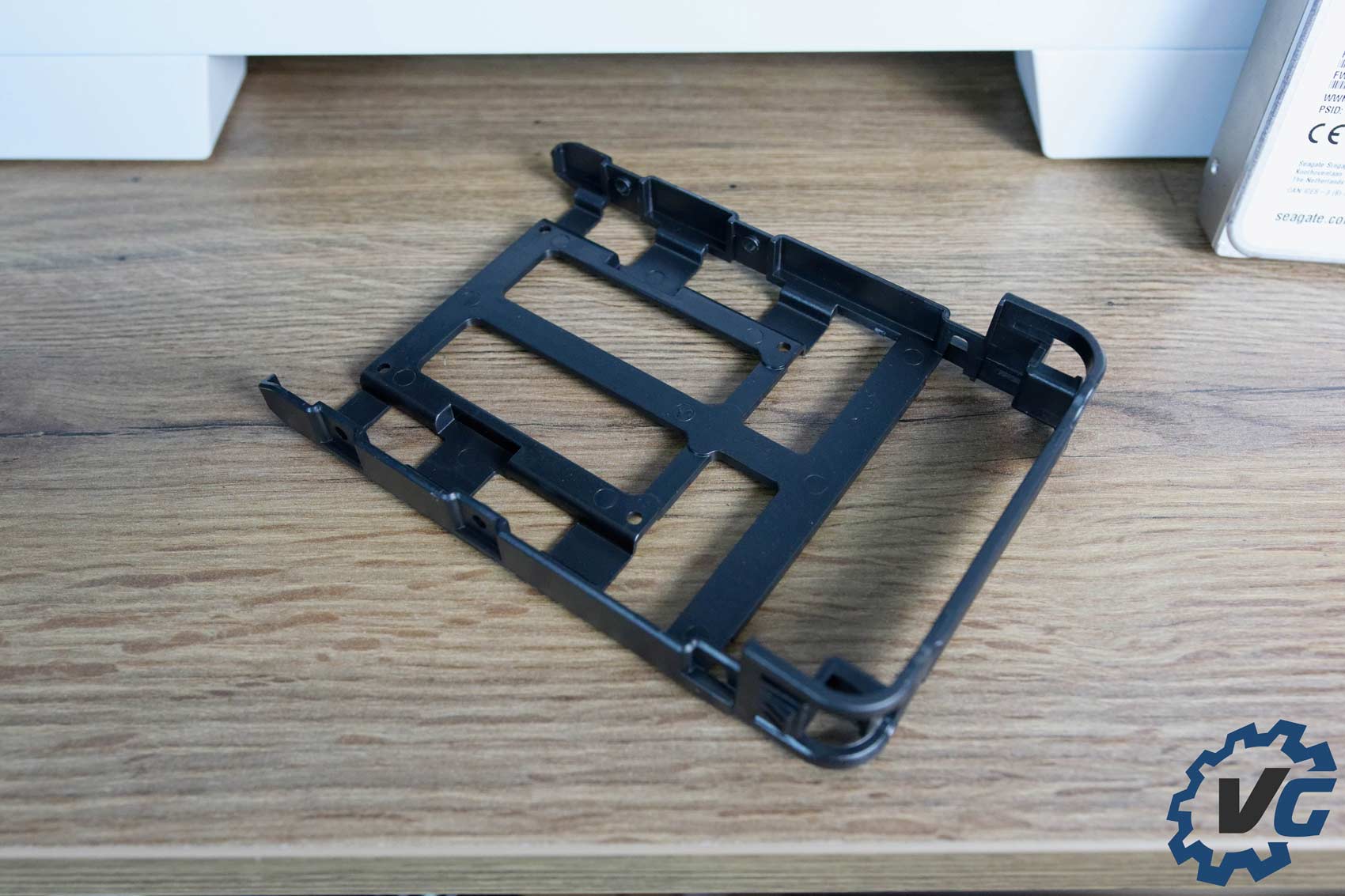

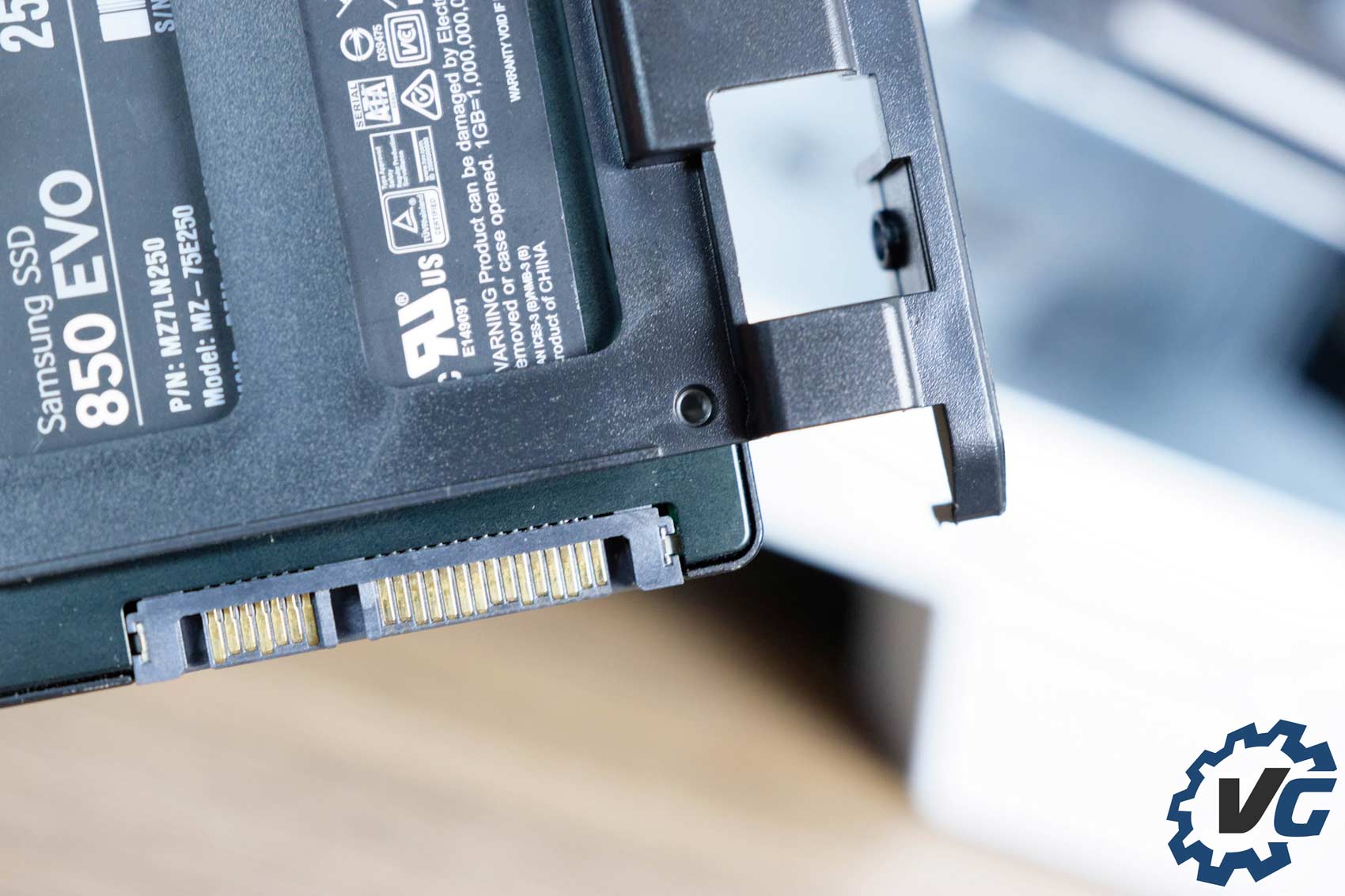

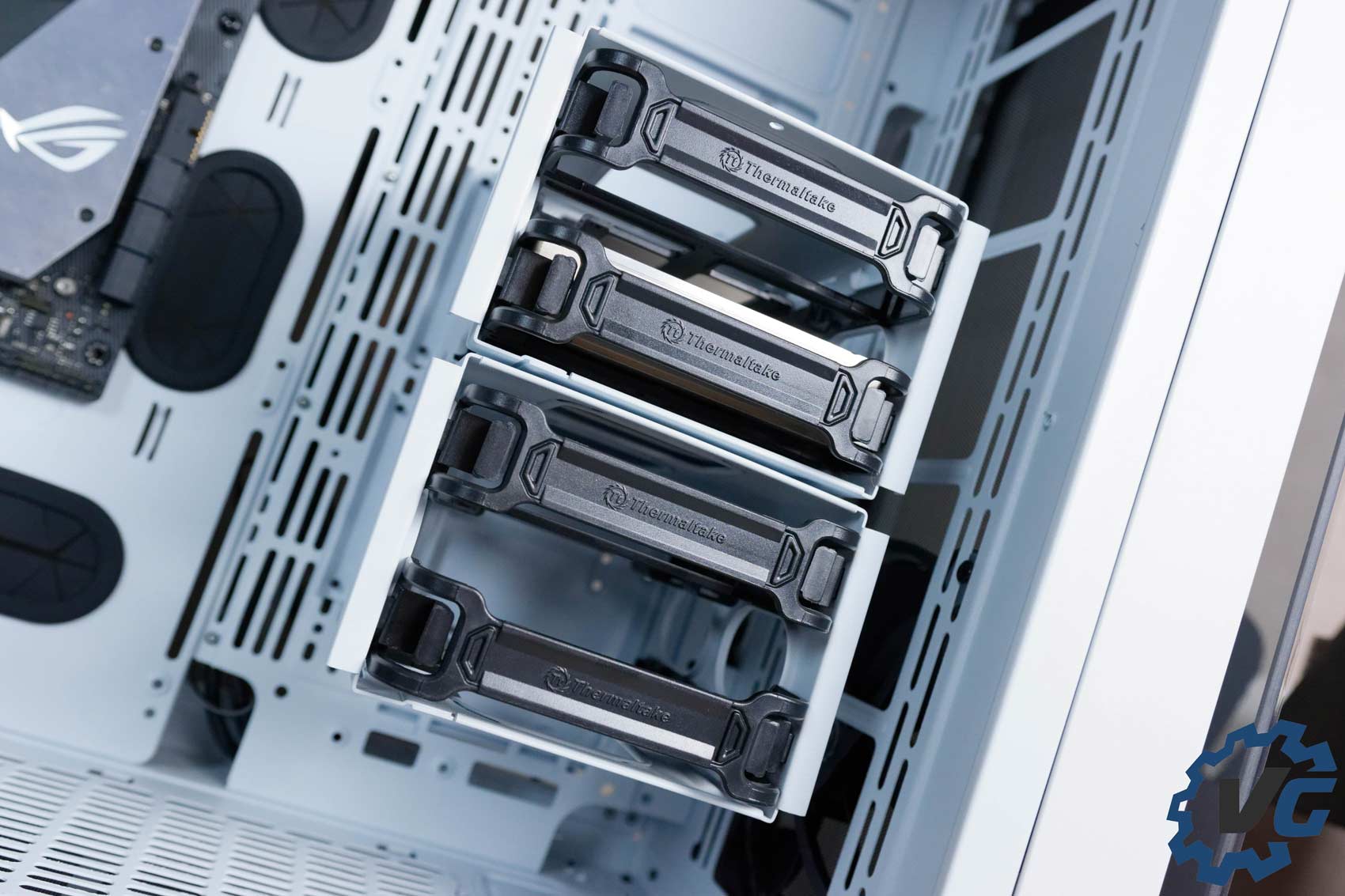

Pour les disques au format 3;5″ et 2,5″ nous avons deux possibilités, premièrement l’installer dans un des paniers à côté du plateau à carte mère, pour ceci il suffira de tirer un des racks, de poser le disque (dans le bon sens de préférence) puis de visser les quatre vis pour fixer le disque au rack et de le repousser au fond du panier. Oui, malheureusement pour ce panier pas de montage sans outil !

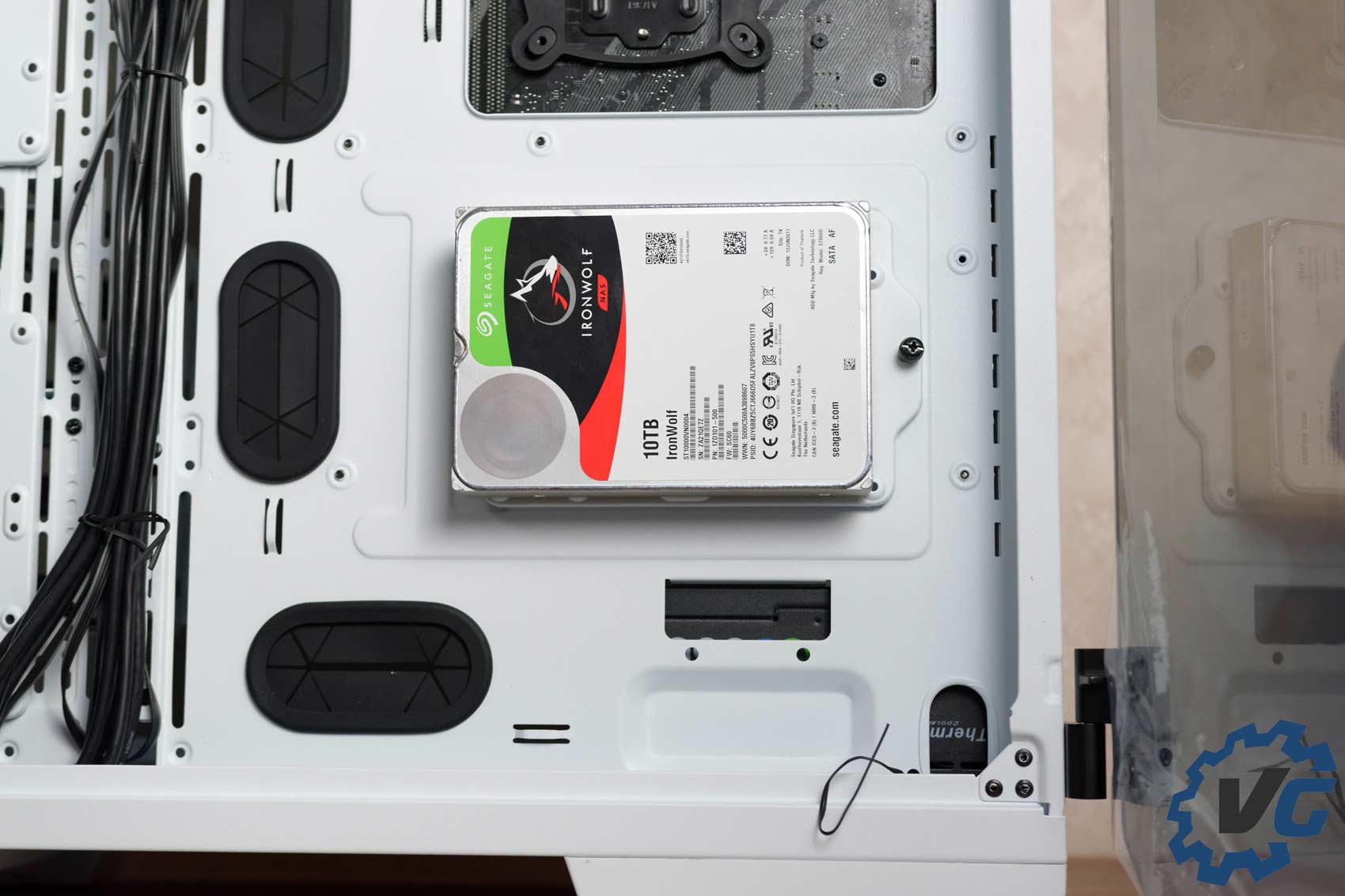

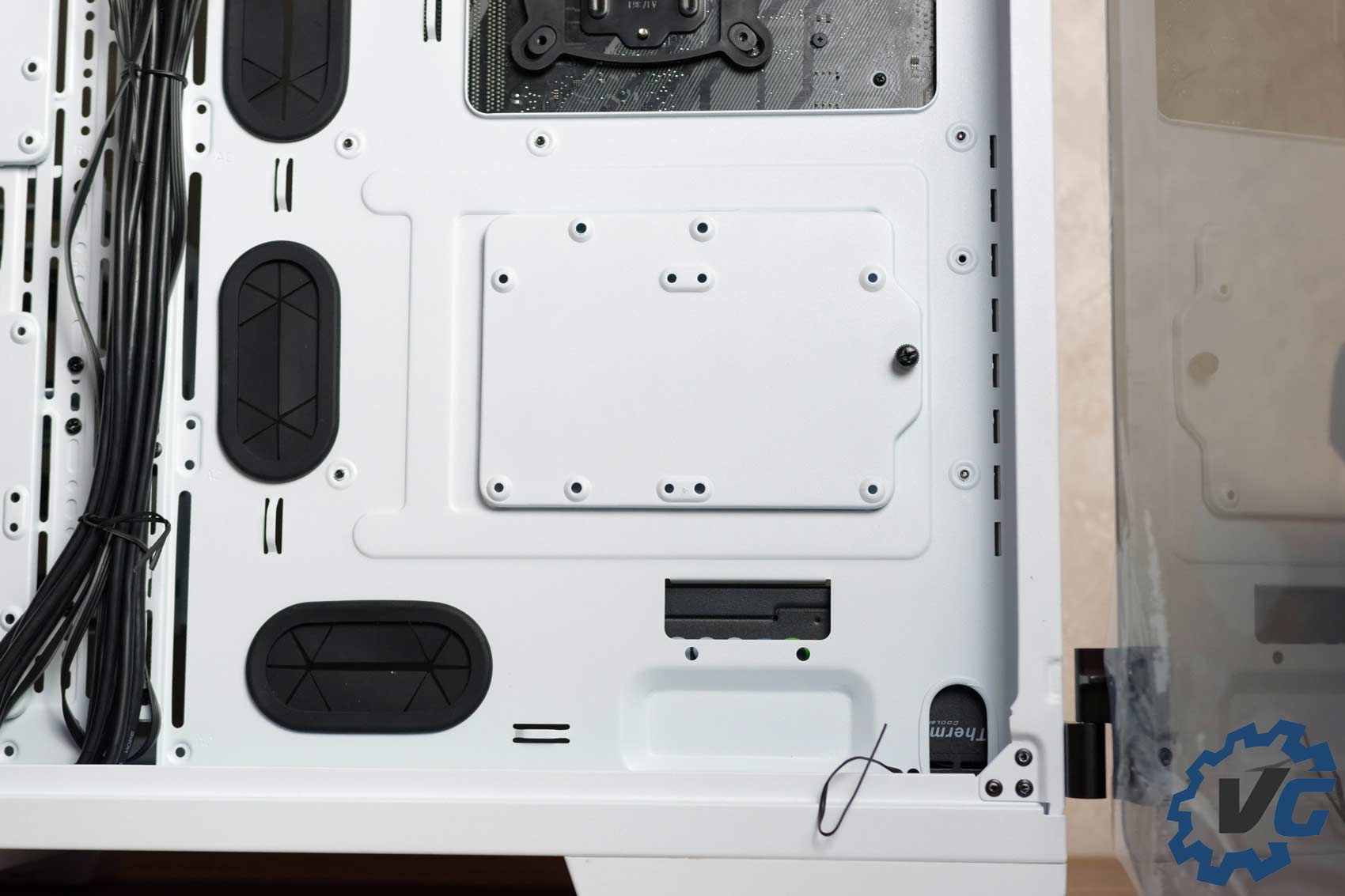

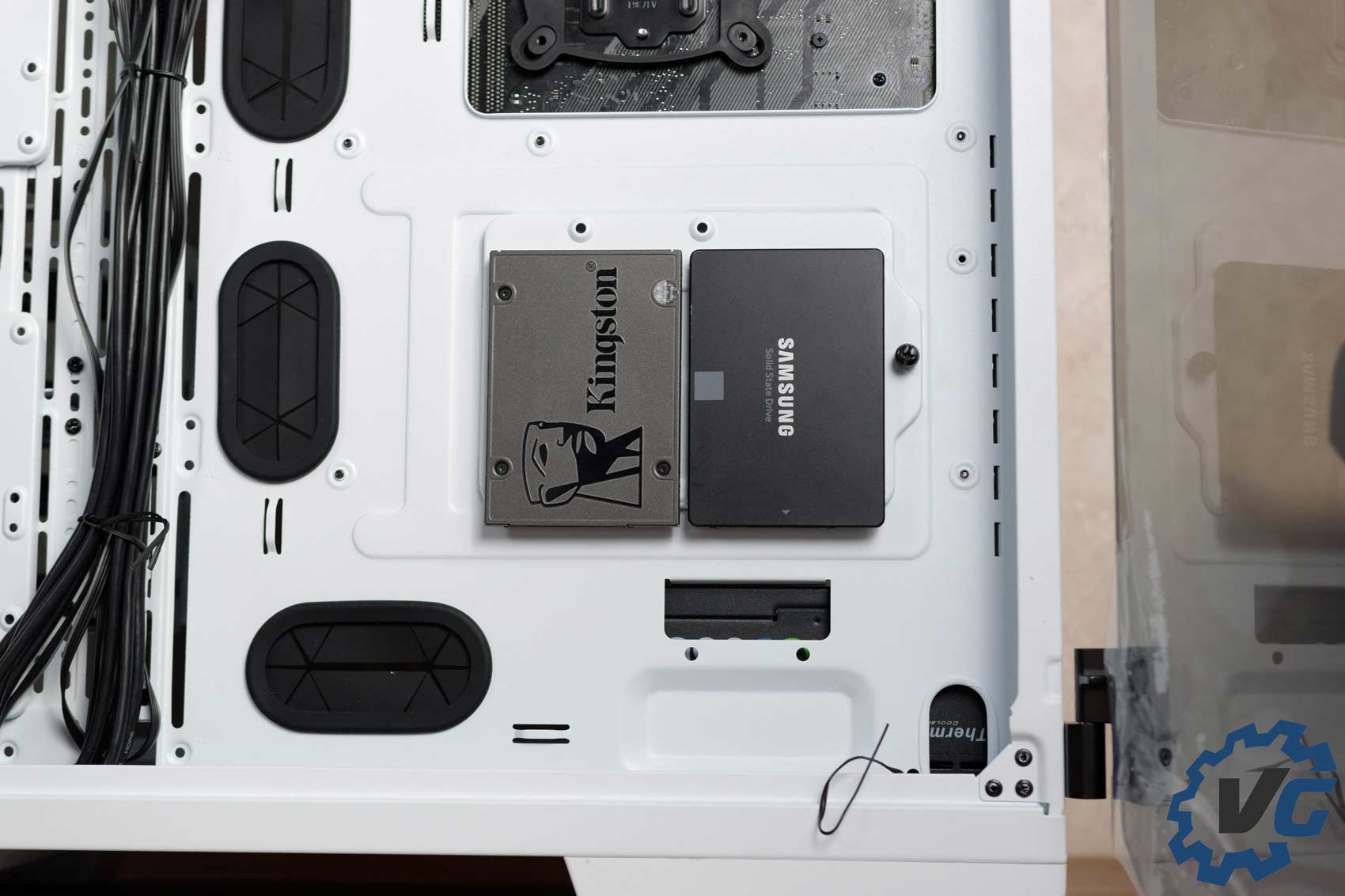

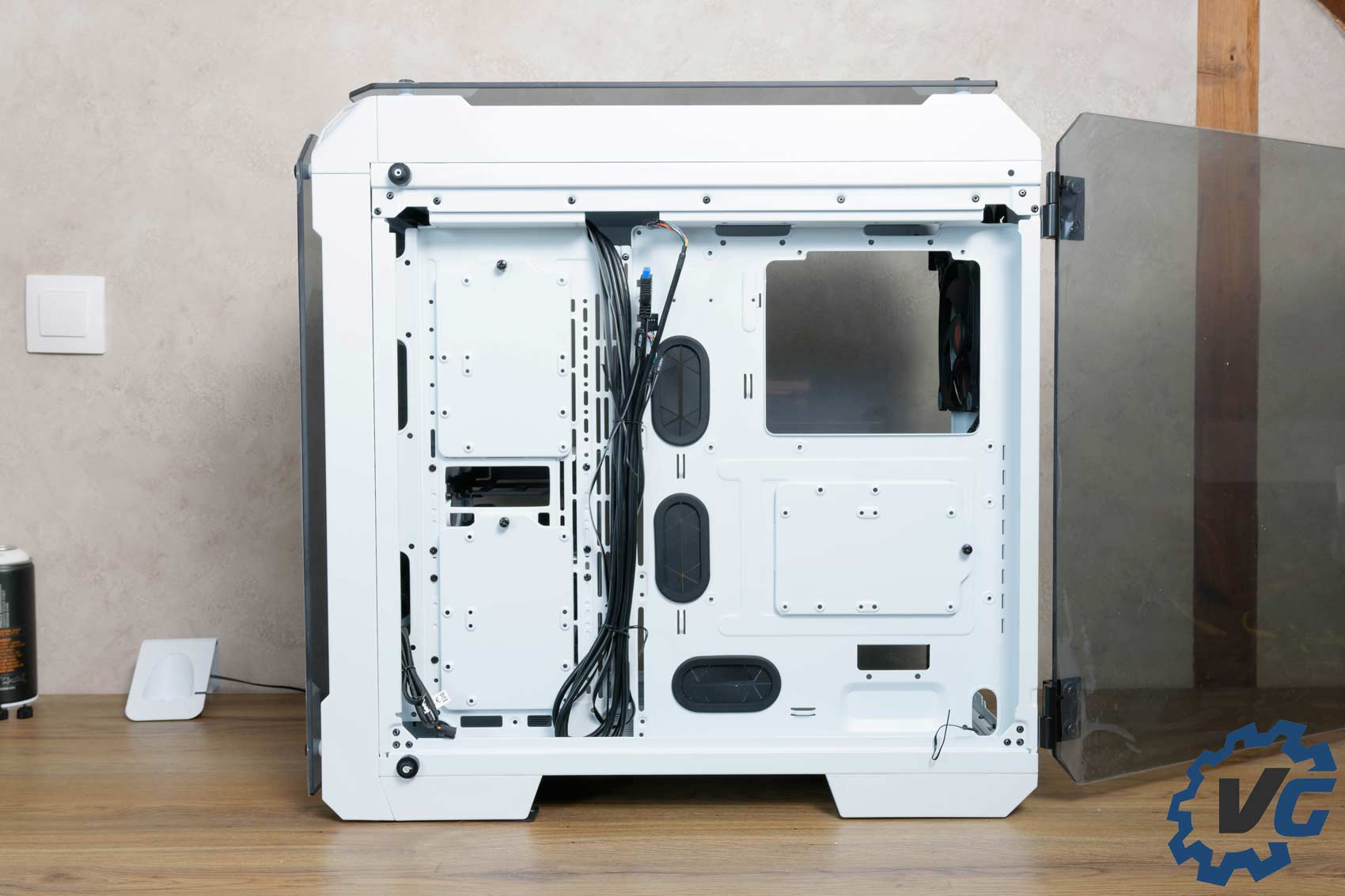

Seconde possibilité, à l’arrière du plateau à carte mère. Ici l’installation est également simple, il nous suffira de retirer le support via une vis à main, puis d’y visser un disque dur, ou deux SSD, avec un total de trois supports sur l’arrière nous avons de quoi brancher pas mal de disque dur et de SSD dans ce boîtier ! Il est seulement dommage qu’il n’y pas de montage sans outil rendant les opérations plus rapides.

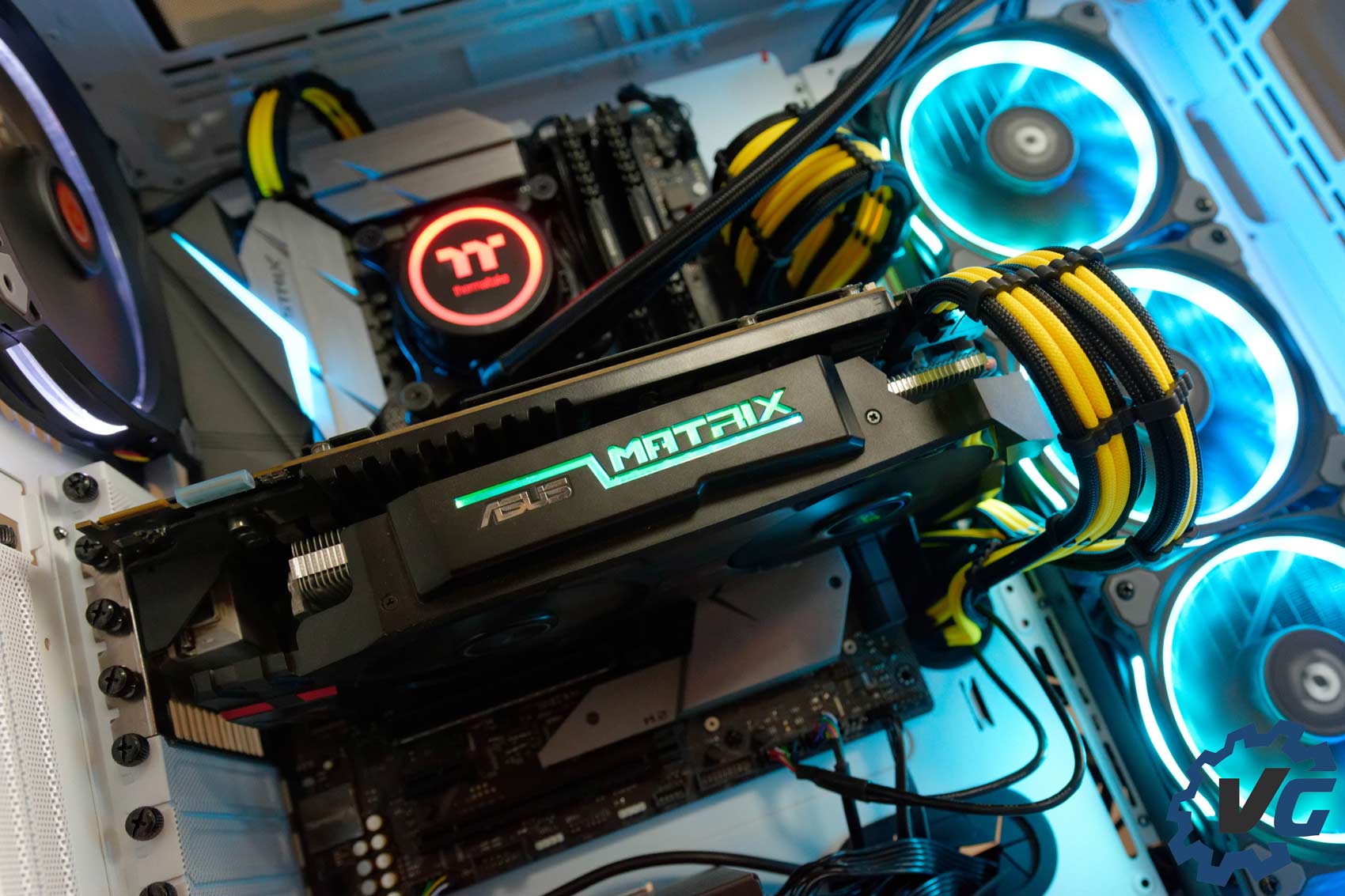

Nous aurions avec plaisir connecté la carte graphique sur son support vertical, en revanche, notre carte dispose d’une épaisseur de trois slots et ne passe donc pas sur les deux slots disponibles pour effectuer ce montage. Mais ne vous en faites pas, les modèles trois slots sont maintenant très rares vous ne devriez pas rencontrer ce souci sur des cartes graphiques récentes.

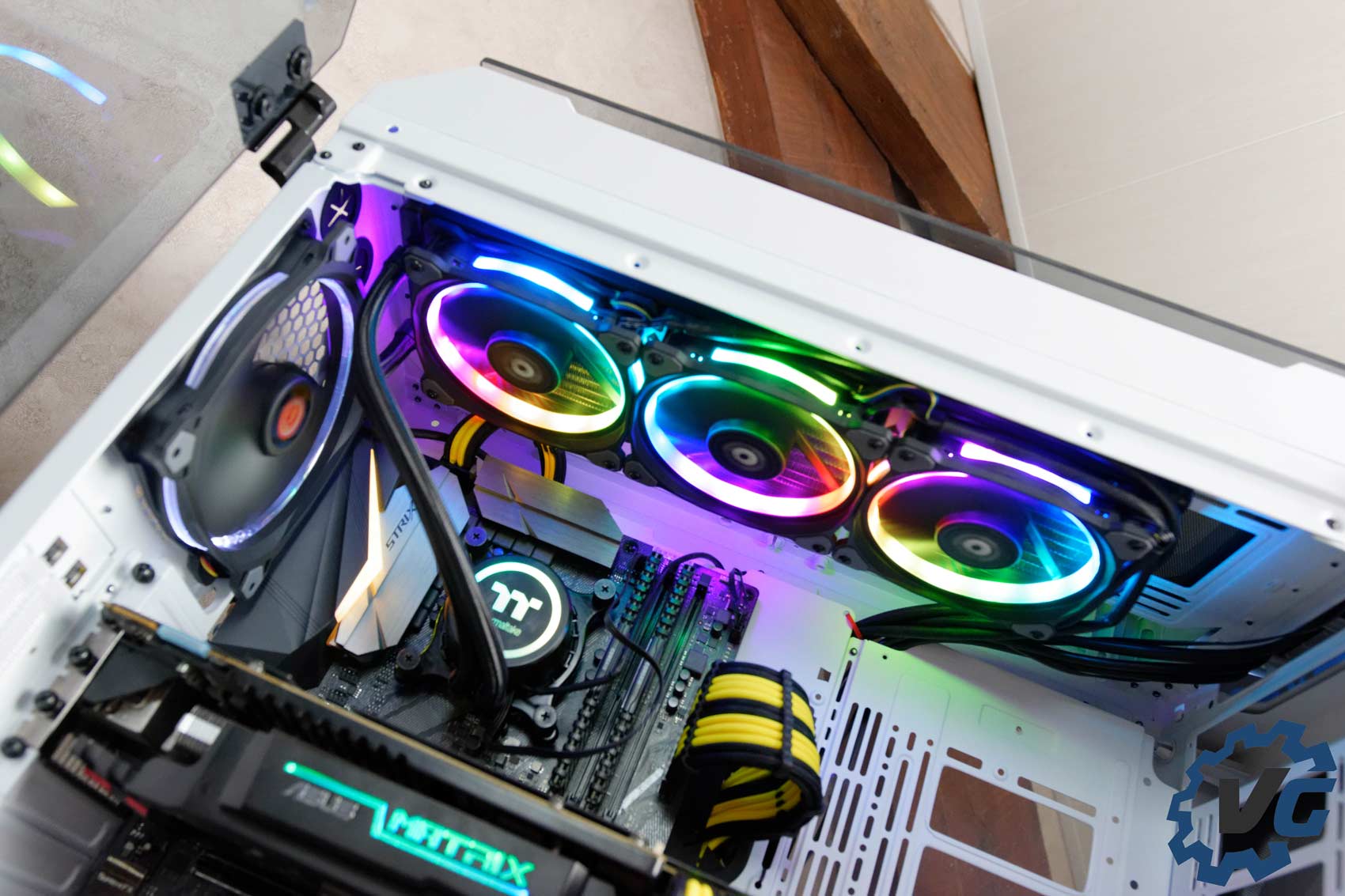

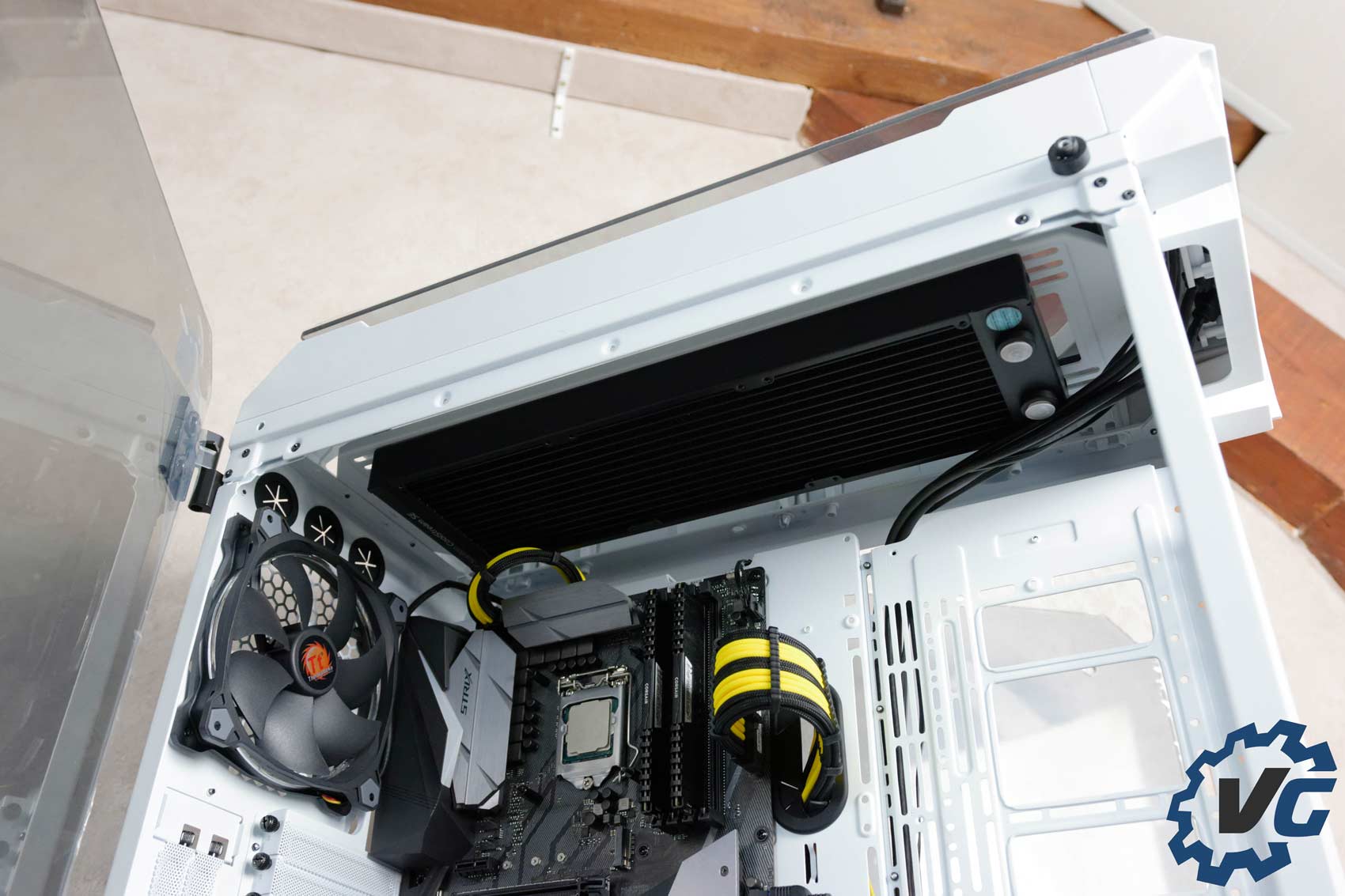

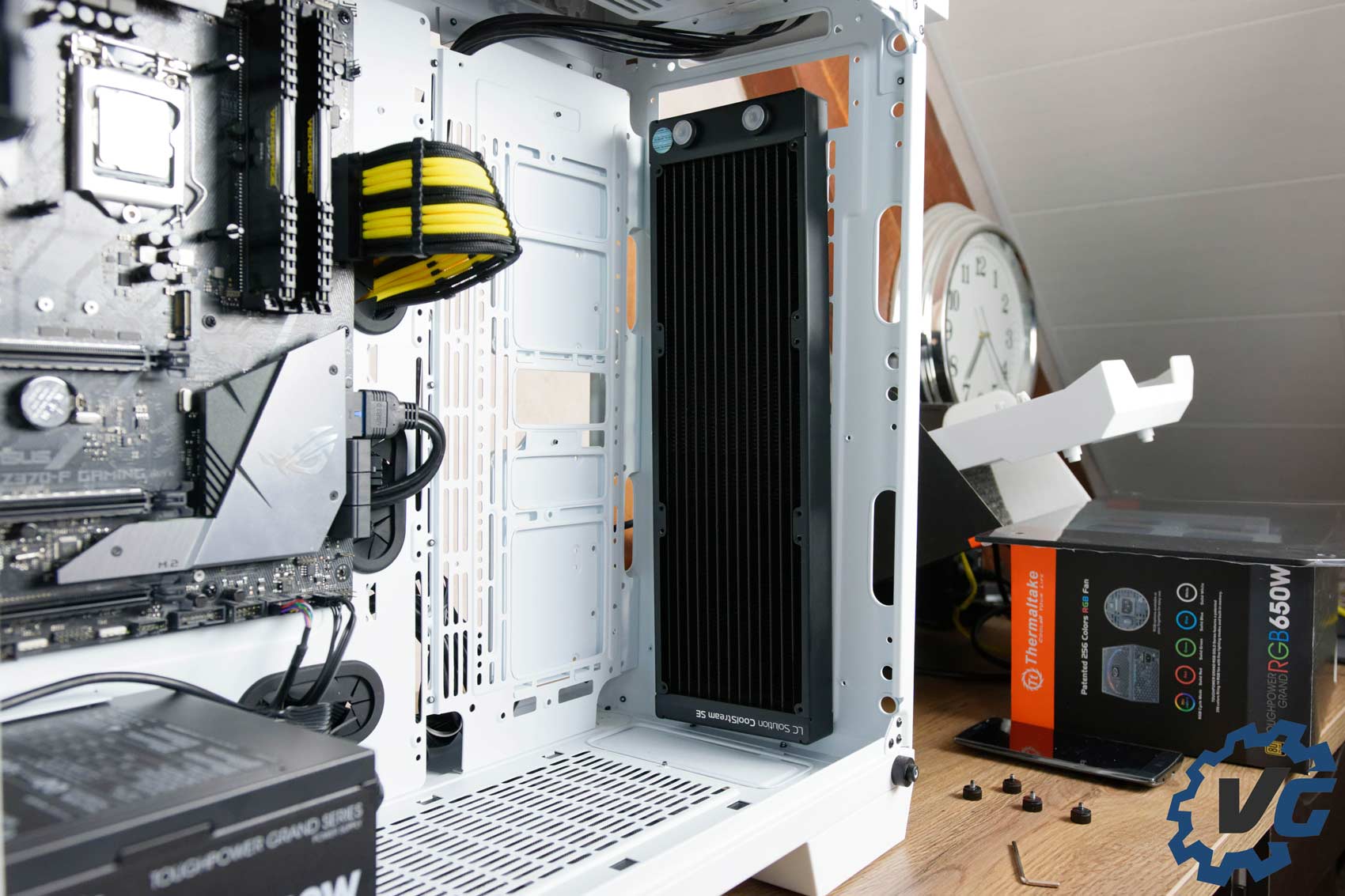

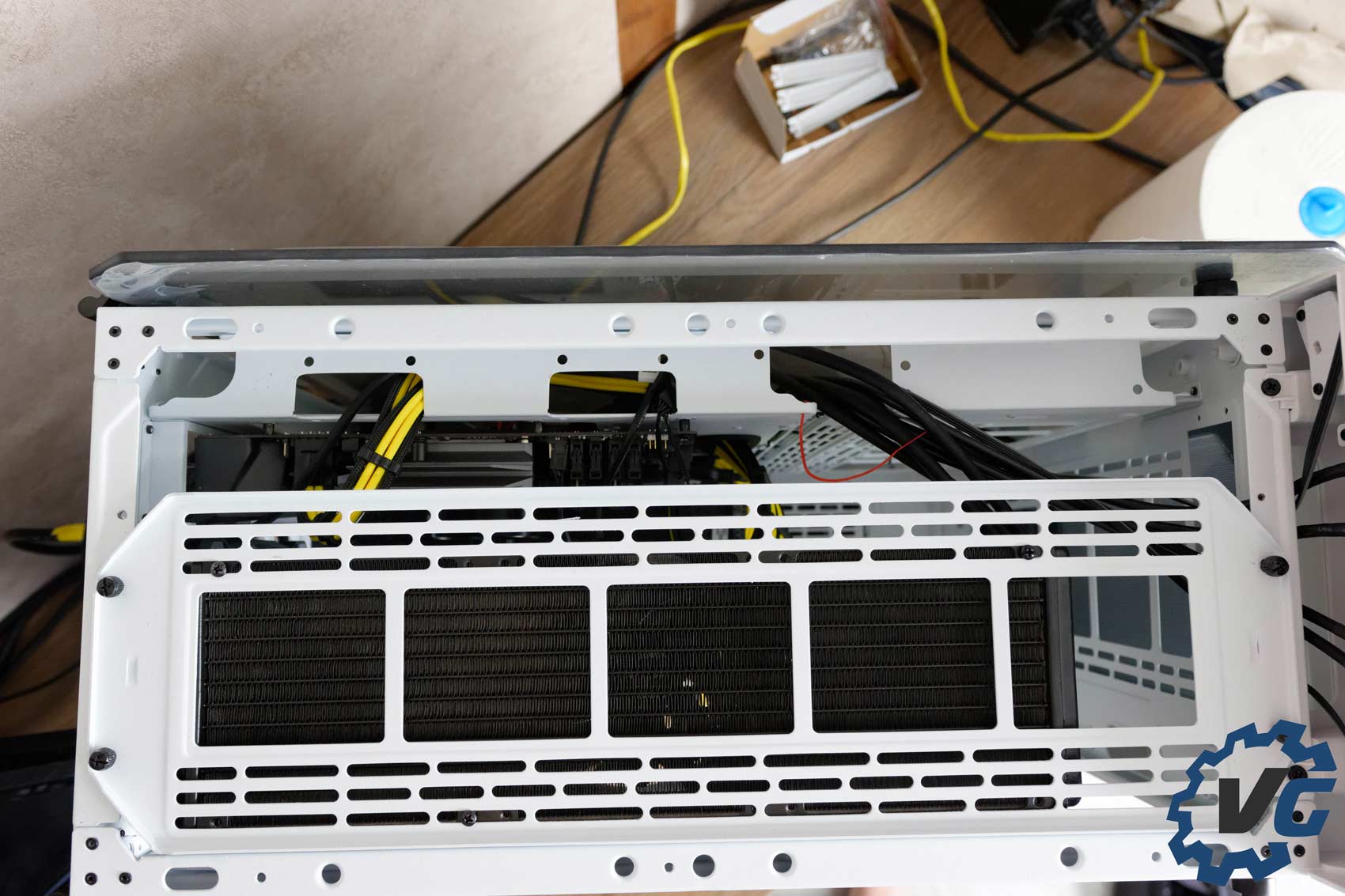

Pour le montage de l’AIO attention, les tuyaux sont trop courts pour que le radiateur soit placé en façade, vous pourrez en revanche le placer sur le côté et sur le dessus selon vos préférences.

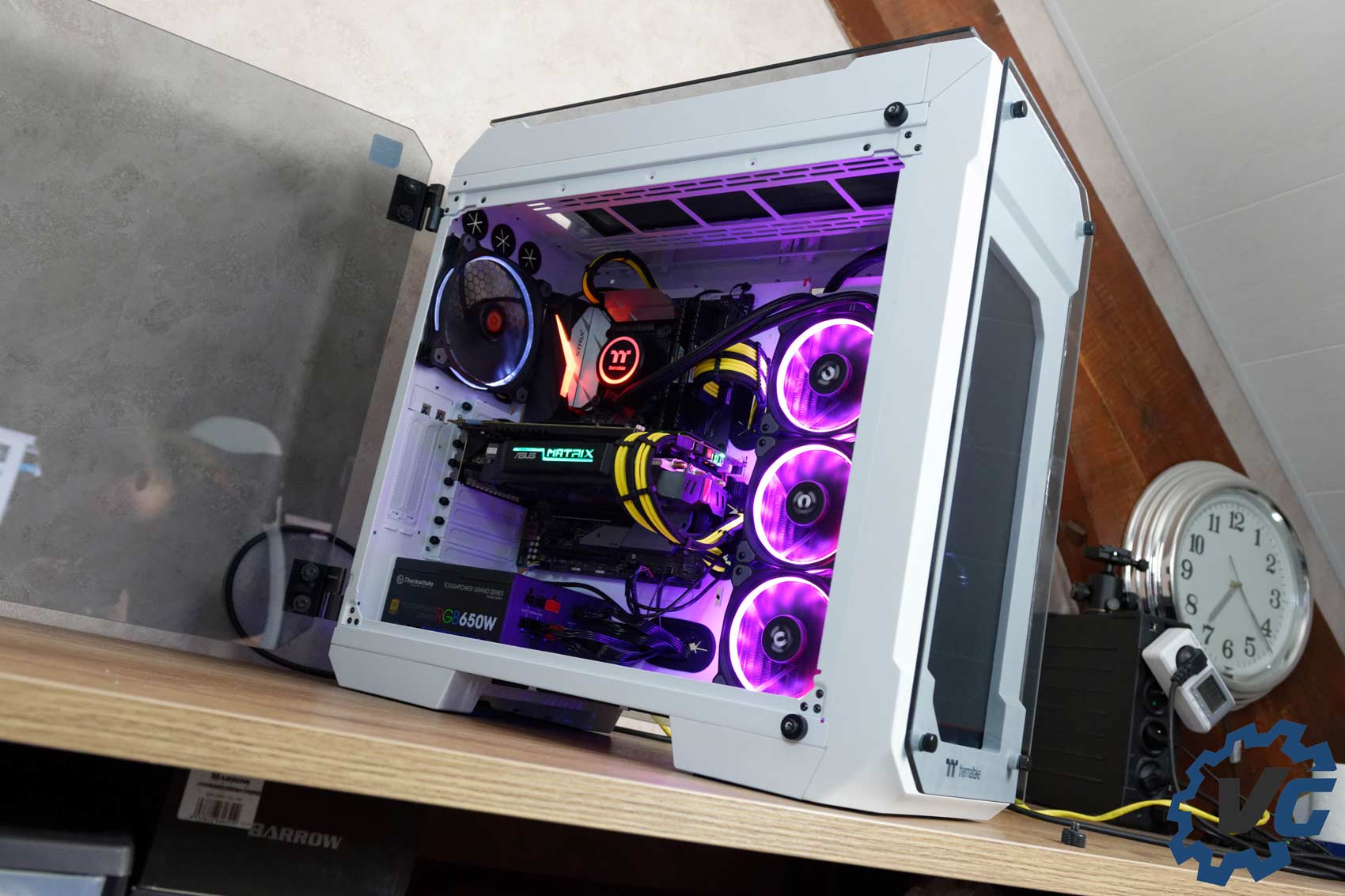

Une fois votre configuration installée, le boîtier commence à peser lourd puisqu’à vide il pèse déjà 18,9 kg. Ceci rend délicat la manipulation du boîtier puisqu’avec le verre trempé de partout il faut faire attention à ne pas appuyer sur les vitres lors d’un déplacement. Toutefois, une fois le boîtier placé à sa place il n’y a plus de raison de le bouger.
TEMPÉRATURES
Afin de tester la ventilation du boîtier Thermaltake View 71 TG Snow nous avons relevé la température du processeur au repos (idle) avec une moyenne sur cinq minutes une fois la température stabilisée. Bien sûr la température en charge est également relevée. Pour charger le processeur nous avons lancé un stress test OCCT Linpack de 20 minutes. Ces relevés ont été réalisés avec le radiateur dans deux positions, sur le dessus et sur le côté. Les températures sont relevées avec le logiciel HWiNFO.
Les tests sont réalisés dans le boîtier fermé (disposant tout de même de grandes ouvertures pour l’aération grâce aux vitres en verre trempé qui ne ferment pas le châssis). Le CPU, un Intel Core i7-8700K est refroidi par un Watercooling tout-en-un (AiO) Thermaltake Floe Riing RGB 360. Nous avons également le flux d’air d’origine via les deux ventilateurs préinstallés, un premier à l’avant et un second à l’arrière.
Première constatation, en charge nous n’avons pas de différence de températures, que ce soit sur la moyenne ou la température maximale atteinte. Au repos, nous avons une moyenne de 31°C lorsque le radiateur est sur le côté contre 32°C avec le radiateur sur le dessus. Concrètement, que vous mettiez le radiateur sur le côté ou sur le dessus la différence de températures est quasi-négligeable. Une chose à retenir : placez-le là où ça vous plaît le plus !
Notez qu’au niveau des nuisances sonores, ce boîtier est donc presque ouvert même lorsque les vitres sont fermées. Ceci a pour incidence à ne pas atténuer autant le bruit des ventilateurs en comparaison à un boîtier qui est entièrement fermé. Pensez à le remplir avec des ventilateurs efficaces et silencieux.
CONCLUSION Thermaltake View 71 TG Snow
- Design
- Verre trempée 5 mm sur charnières
- Montage facile
- Support carte graphique vertical
- Aération
- Nombreux emplacements pour radiateur
- Pas de montage sans outil pour le stockage
- Un cache alim qui cacherait au moins la connectique du bloc !
