DEBALLAGE

Sommaire

Commençons le déballage par l’avant de la boîte, de couleur vert militaire. Pour rappel, un BGM-109 Tomahawk est un missile de croisière, conçu par les États-Unis dans les années 1970 … on comprend mieux l’illustration sur la boîte.

msi-z170a-tomahawk-boite
Passons à l’arrière de la boîte où l’on découvre les spécificités de cette Z170A Tomahawk, qui sont moins nombreuses sur cette entrée de gamme.

Côté bundle, c’est le strict minimum avec :

  • un CD avec les softs
  • un guide d’utilisation
  • un guide d’installation rapide
  • une plaque I/O
  • deux câbles SATA
  • des stickers pour identifier vos câbles

msi-z170a-tomahawk-bundle

Concernant le design de la carte, on est en droit de se demander qu’est-ce qu’il a pris à MSI de choisir ces couleurs sans aucun attrait ? Bien que cela rappelle clairement que l’on est sur une carte gaming, et qu’on soit sur les codes couleur de l’US Navy, quel dommage de ne pas avoir été plus loin dans le côté militaire.

msi-z170a-tomahawk-carte
Elle comprend cinq connecteurs d’alimentation 4 pins PWM.

Rien d’exceptionnel concernant l’habillage du radiateur du bas, une simple peinture rouge et blanc siglé MSI. Et pour les radiateurs autour du chipset, pas mieux, c’est triste à souhait.

On ne retrouve que 2 ports PCI-E Gen3, trois ports PCI-Ex1 et 2 ports PCI. Sur les ports PCI-E, seul un fonctionne en x16 et en CrossFire (seul mode multi-GPU accepté) cela donne du x16, x16 / x4.

Vous devriez regarder aussi ça :
Test - PC Streamer NZXT

msi-z170a-tomahawk-pcie
La partie son est confiée à une puce Codec Realtek® ALC892 pour une sortie audio HD 7.1. La puce est accompagnée par des condensateurs haut de gamme Nippon Chemicon. Elle reste séparée du reste du PCB comme le montre ce liseré blanc.

msi-z170a-tomahawk-audio

On retrouve sur cette carte mère quatre emplacements mémoire DDR4, ce qui vous permet d’accueillir 64 Go jusqu’à la fréquence de 3600 MHz (OC). Une petite LED rouge située sur le côté vous signalera que la fonction Extreme Memory Profile (XMP) est active.

msi-z170a-tomahawk-ddr4

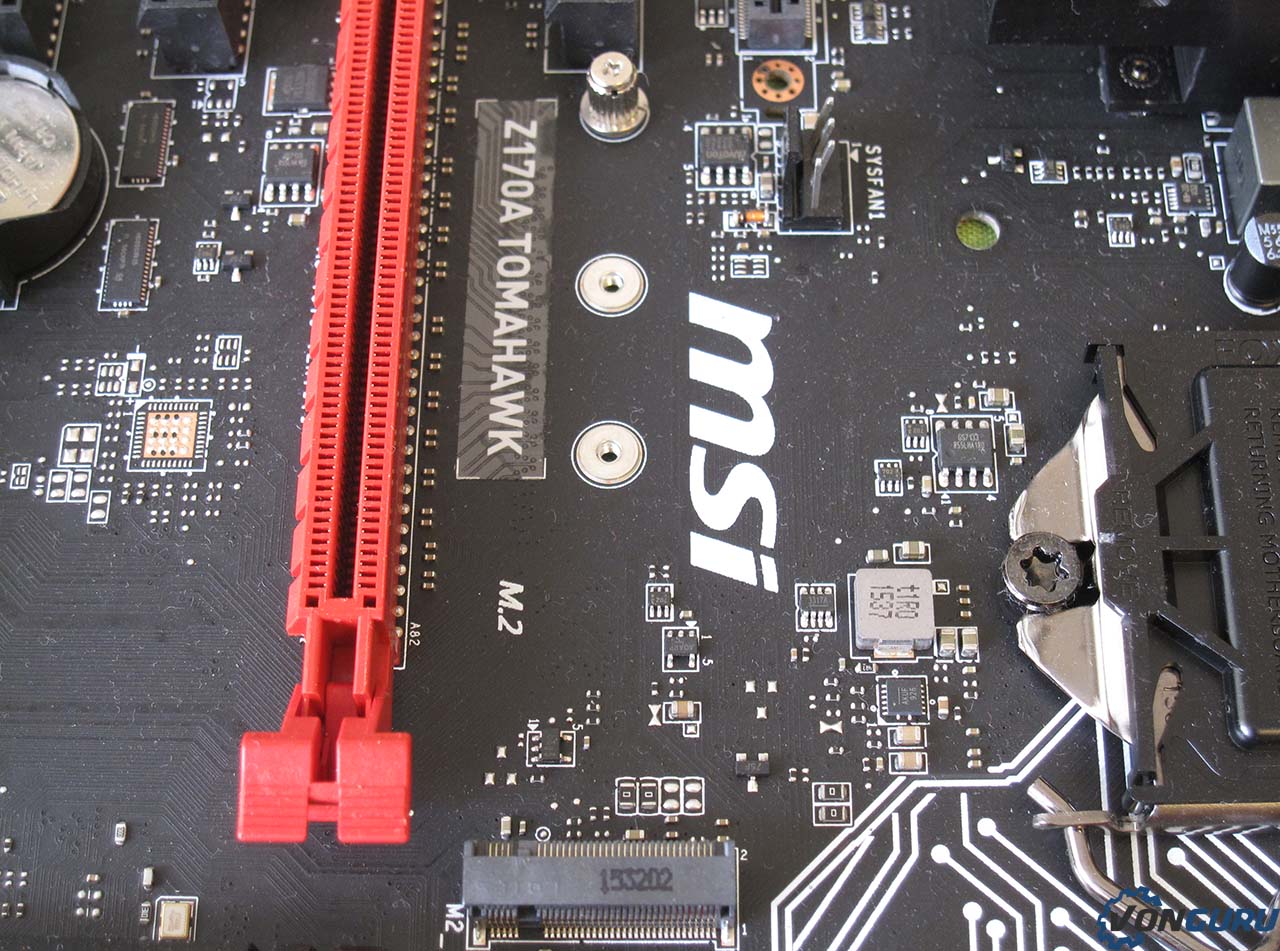

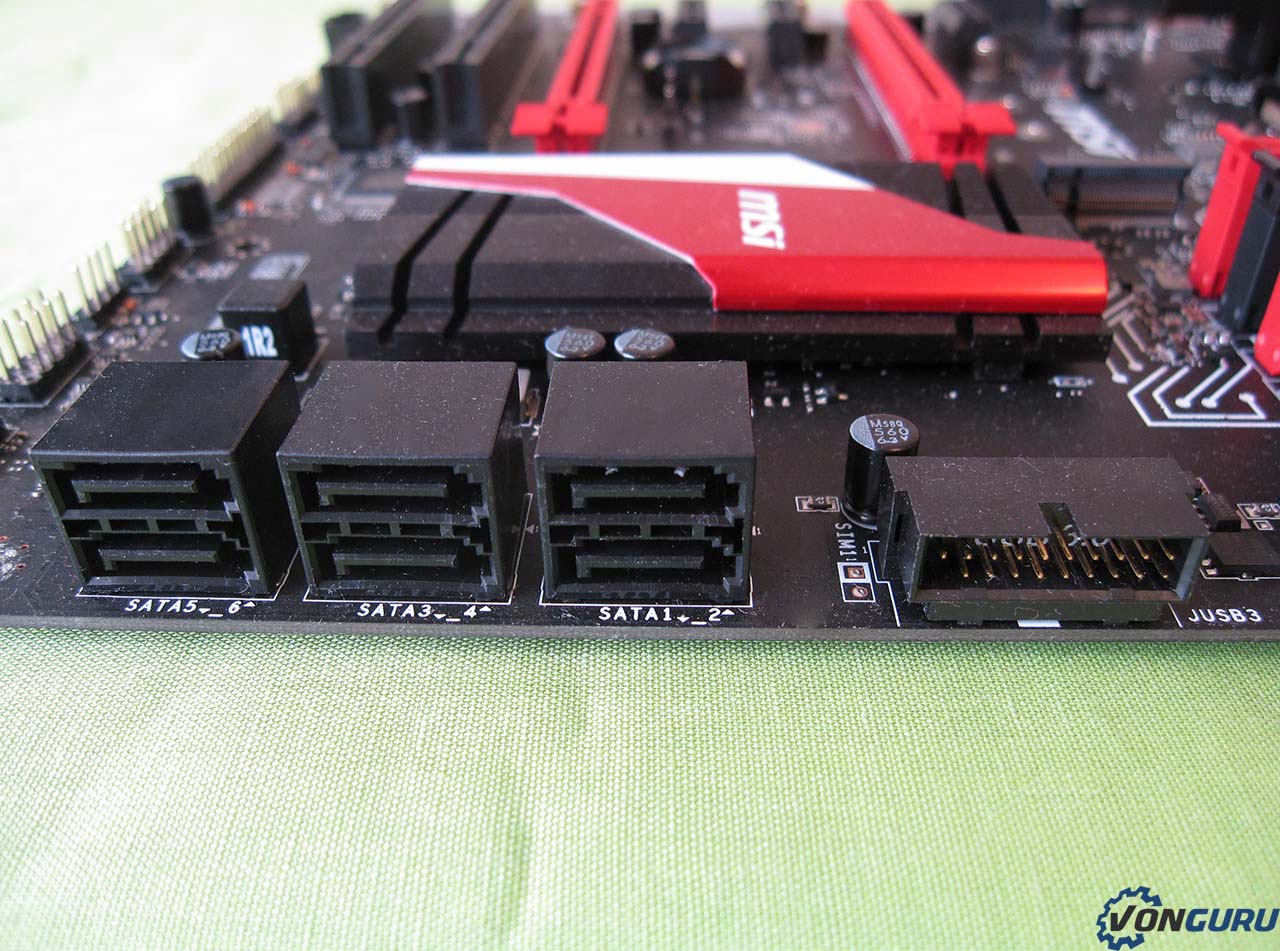

Côté stockage, en plus de nos habituels ports SATA 6 Gb/s, au nombre de six, MSI a ajouté un port au format M.2. Attention car les ports SATA5~6 seront inutilisables quand un module M.2 est installé.

Côté réseau, cette carte mère dispose d’un contrôleur Realtek RTL8111H Gigabit LAN.

msi-z170a-tomahawk-connectique
Profitons en pour faire le tour de la connectique, avec de gauche à droite :

  • 1 port PS/2 keyboard/ mouse
  • 2 ports USB 2.0
  • 1 port DVI
  • 2 ports USB 3.1 Gen2
  • 1 port HDMI
  • 1 Clear CMOS
  • 1 port LAN
  • 2 ports USB 3.1 Gen1
  • 1 sortie Optical S/PDIF OUT
  • 5 prises jack OFC audio
